通力电梯对讲线怎么走，电梯对讲怎么装电池

1. 通力电梯对讲线怎么走
2. 电梯对讲内置副机怎么接线
3. 电梯五方对讲怎样布线
4. 通力电梯对讲电源适配器怎么接线

通力电梯对讲线怎么走

通力电梯对讲线一般是通过以下方式进行布置的：通力电梯对讲线一般沿着电梯井道内的墙壁或者顶部进行布置。
通力电梯对讲线需要连接电梯井道内的对讲设备和电梯内部的控制面板，以实现通话功能。
为了保证通话质量和安全性，通力电梯对讲线一般会经过专门的布线通道或者管道进行走向。
通力电梯对讲线的具体走向会根据电梯井道的结构和设计进行调整。
一般来说，对讲线会沿着井道内的墙壁或者顶部进行布置，以避免与电梯运行部件的干扰。
同时，为了保证通话质量，对讲线的长度应该尽量缩短，避免信号衰减。
在布置对讲线时，还需要考虑到电梯的维修和维护，以便在需要时能够方便地进行检修或更换。
总之，通力电梯对讲线的布置需要综合考虑电梯结构、通话质量和维护便利性等因素。

电梯对讲内置副机怎么接线

1.

主机出来的5芯线分别是 红(+V)+12V、白(TXD)数据发送、黑(RXD)数据接收、绿(GND)地线、蓝 (ALM)联网信号。 分别对讲分机的排线是 黑、红、度黄、绿、白 (+12\ RXD\TXD\GND\ALM ) 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。

2.

把上两步测出的电源正负极和音频线接下,按下主机上的开锁键(上面有锁的图案),这时有电压输出的那一根线就是开锁输出线了。

一共四根线两根是信号线。

两根电源线，正负极不要接错，和机房，值班室，轿顶，底坑接线接法都得一样，只不过机房话机的电源取单独电源，每种话机除了正负极编号其它两根编号都不相同。

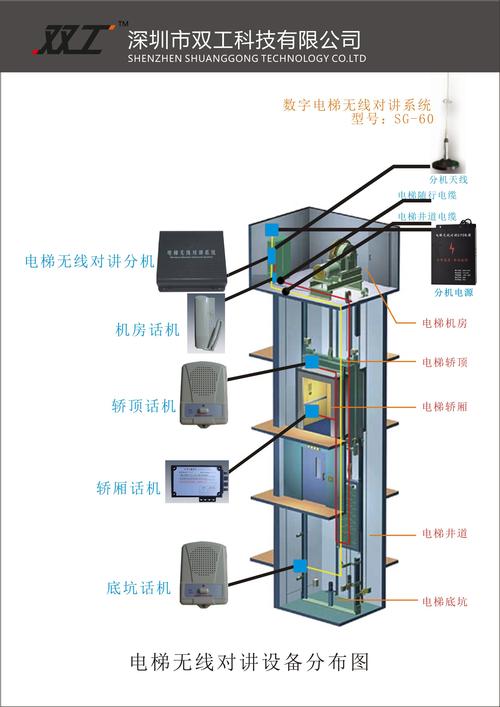

电梯五方对讲怎样布线

电梯五方对讲布线方法

一般前4方都是用电梯的随行电缆，机房、底坑、轿内、轿顶，值班室需单独布线，出厂时均有标准线缆连接。电梯五方对讲的布线有几种方式:

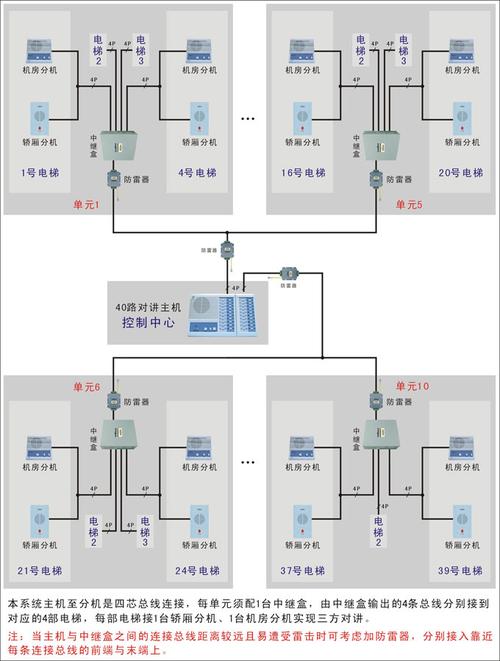

1、总线制,用一根4芯屏蔽线,由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜里,控制柜里有五方对讲接口。

2、分线制,用2芯/3芯/4芯屏蔽线，由对讲主机分别布线至每个电梯机房的电梯控制柜

1、总线制，用一根4芯屏蔽线，由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜里，控制柜里有五方对讲接口。

2、 分线制，用2芯/3芯/4芯屏蔽线，由对讲主机别离布线至每个电梯机房的电梯控制柜。

电梯五方通话布线要求：

1、布线原则：

采用总线方式布线，根据布线总长度最短的原则可以采用多路总线方式。

2、布线总长度：

单根总线布线总长度不能超过3000米。在超过3000米的情况下可以通过增加分路器的方式，分路器最多可将系统分为8路总线，每一个端口对应的线路长度不能超过3000米（包括所有分支线路的总长度）。

一种是放射式布线，一对线一对线都到电梯五方对讲主机上，另一种是总线制，各个分机上有地址编码。

通力电梯对讲电源适配器怎么接线

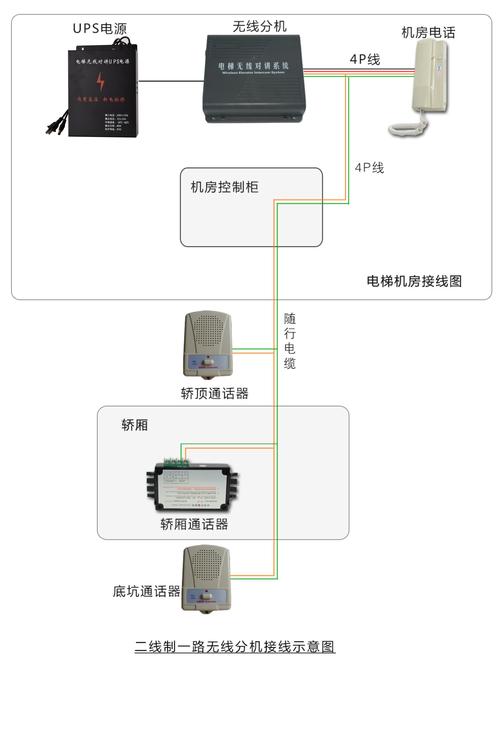

通力电梯对讲电源适配器机房大电话有三组线，黑色两芯电源线：红色正极接SL1，黑色负极接SL2；四芯线：黄绿蓝黑依次对应TL1，TL2，TL3，TL4。（TL1-TL4轿厢电话；TL2-TL4轿顶电话；TL3-TL4地坑电话）三芯线：和监控室总机的三芯线对应连接就行。

这种对讲机是4条线的，两条电源线两条信号线。主机需要接电源，其它的分机并联起来就可以了。通力的没做过，以前做日立的。接反了信号线铃声可能会一直响的，检查一下。

到此，以上就是小编对于电梯对讲怎么装电池的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
