电梯无线对讲系统接线方法
电梯对讲电压大多是直流24，12，6V。一般是四根线，两个电源，两个信号；不过也有两根线的，是电源也是信号。UPS给电话，应急照明，警铃供电。最好是看看随行电缆线号，集合图纸或其他电梯进行接线。

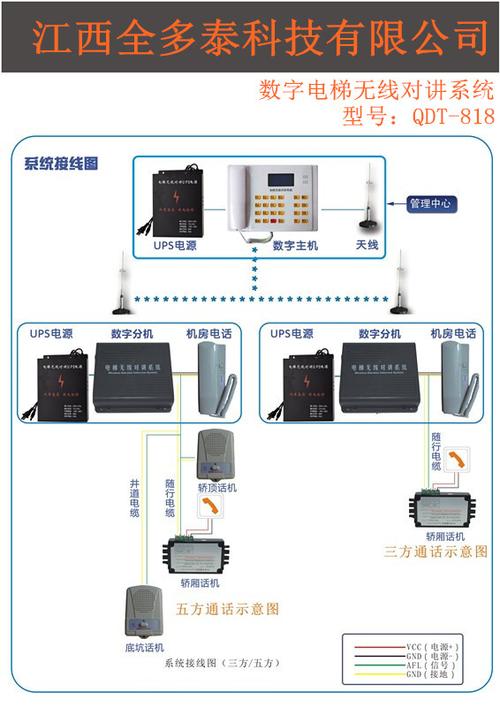

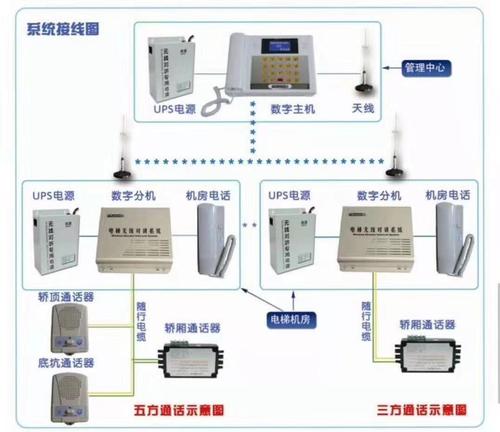

电梯无线对讲系统接线电梯对讲机4个端子五方对讲4芯只使用俩芯，另俩芯为备用。电梯五方通话指消控室、电梯机房、轿厢、轿厢顶、机坑，有二种布线方式，总线制：用一根四芯屏敝电缆，由消控室至五方对讲主机串联至到每个电梯机房控制柜里五方对讲端子。
分线制用2、3、4芯屏蔽电缆，由对讲主机分别布至电梯机房控制柜。
一共四根线两根是信号线。 两根电源线，正负极不要接错，和机房，值班室，轿顶，底坑接线接法都得一样，只不过机房话机的电源取单独电源，每种话机除了正负极编号其它两根编号都不相同。
电梯无线对讲系统可以用无线电话式安装，用按铃式接收器。
机房大电话有三组线，黑色两芯电源线：红色正极接SL1，黑色负极接SL2；四芯线：黄绿蓝黑依次对应TL1，TL2，TL3，TL4。（TL1-TL4轿厢电话；TL2-TL4轿顶电话；TL3-TL4地坑电话）三芯线：和监控室总机的三芯线对应连接就行。
电梯对讲内置副机怎么接线
一共四根线两根是信号线。
两根电源线，正负极不要接错，和机房，值班室，轿顶，底坑接线接法都得一样，只不过机房话机的电源取单独电源，每种话机除了正负极编号其它两根编号都不相同。
1.
主机出来的5芯线分别是 红(+V)+12V、白(TXD)数据发送、黑(RXD)数据接收、绿(GND)地线、蓝 (ALM)联网信号。 分别对讲分机的排线是 黑、红、度黄、绿、白 (+12\ RXD\TXD\GND\ALM ) 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。
2.
把上两步测出的电源正负极和音频线接下,按下主机上的开锁键(上面有锁的图案),这时有电压输出的那一根线就是开锁输出线了。
ans1000电梯对讲系统接线说明书
在安装1000电梯对讲系统时，需要进行以下接线步骤：
1. 将电梯通信线（E-RS485）和对讲分机之间进行连接。将分机的A接口与电梯通讯线的A接口相连，将分机的B接口与电梯通讯线的B接口相连。
2. 将对讲分机的电源线连接到电源插座，确保供电正常。
3. 如果需要连接外部设备，如扩音器或外部广播系统，则需要根据设备的接口类型进行连接。可以使用RCA或XLR连接器进行音频连接，或者使用RJ45插孔进行网络连接。
4. 如果需要连接额外的对讲分机，则可以通过RS485串口进行连接。将主分机的RS485-A接口连接到扩展分机的RS485-A接口，将主分机的RS485-B接口连接到扩展分机的RS485-B接口。
请注意，在进行接线连接之前，务必仔细阅读1000电梯对讲系统的接线说明书，并按照说明书提供的指引进行正确的接线操作。如果不确定接线步骤或遇到困难，建议咨询专业技术人员的帮助。

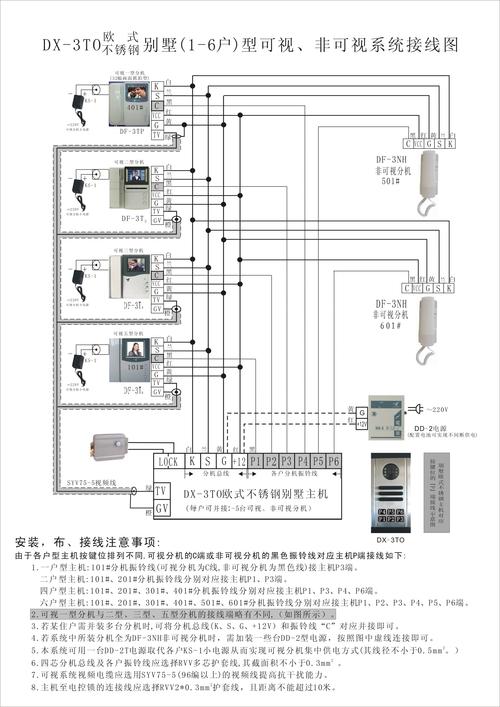

楼宇对讲和电梯联动怎么接线
主要是总控室的连接，具体接法如下：
1、红色为电源的正极，蓝色为电源的负极。分别按一致颜色接起来（因为自己采购的线颜色不一定与厂家的颜色一致，如果不能实现通话，把两根线对调一下）。
2、黄色和黑色线是信号线，对接以后确认一下，如果声音很小，把两根线对调一下就可以了
到此，以上就是小编对于电梯对讲主机怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
