1. 监控立杆基础开挖规范
2. 监控杆基础设计规范
3. 监控立杆防雷接地的正确接法
4. 3.5米立杆地笼要埋多深

监控立杆基础开挖规范

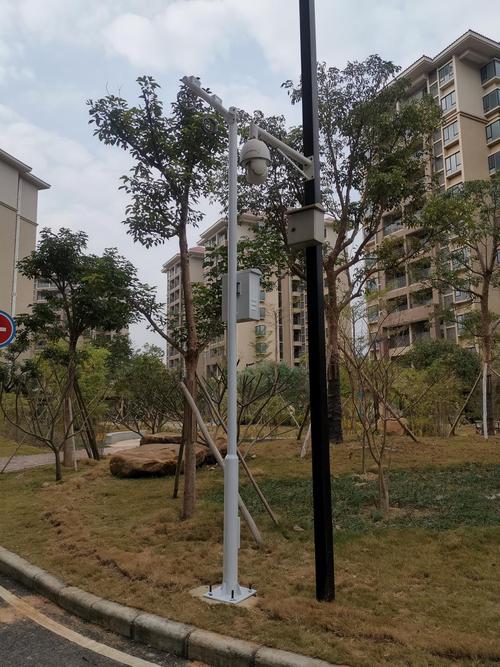

城市道路监控立杆均按照高6米横臂1米；应符合GBJ204-83的规定。城市道路监控立杆均按照高6米横臂1米，小区监控杆常规按高度3-4米臂长0.8米来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定。

监控杆基础设计规范

1、一般的城市道路监控立杆均按照高６米横臂1米，来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定；

2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；

4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水；

5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。

监控立杆防雷接地的正确接法

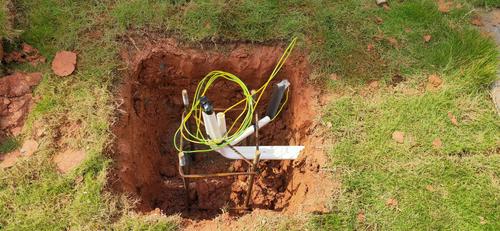

通常在户外立杆式的摄像头，其防雷接地时在立杆安装前预埋接地装置（常用的有预制钢板，镀锌角钢，经费充裕可以采用接地模块，效果更好一些）。未提前敷设接地装置的会比较麻烦，对道路、绿化会有一些破坏，至于直接采用立杆预制件作为接地体的，首先接地效果会不好，接地电阻可能会不达标，这样也就起不到防护的效果了。建议还是重新敷设接地装置、。

监控立杆的防雷接地方法一般分为以下几个步骤：

1. 确保地面潮湿，以提高接地电阻的导电性，避免局部放电。

2. 准备好接地装置和连接线。接地装置一般为接地排、接地芯、接地棒等，连接线通常使用铜线或铜排。

3. 选择合适的接地位置。接地点应尽可能靠近监控立杆，距离不超过2米，并且需要确保地下埋深在1.5米以上。

4. 进行接地装置的安装。将接地芯或接地棒插入到洞口中，并在周围加入导电材料（如特制的炭化物）以增强接地效果。

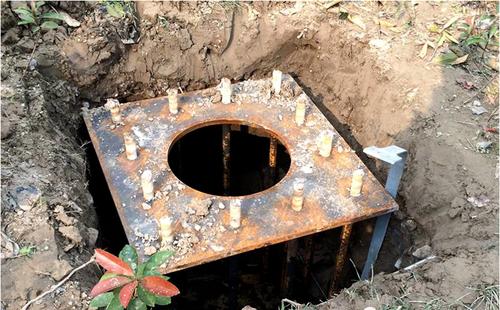

3.5米立杆地笼要埋多深

3.5m立杆地笼埋多深？

按照设计要求，3.5m立杆地笼长度至少需要是40公分，地龙对角宽度至少需要30公分。我这个3.5立杆地龙，是安装在软路基的地方。那么这个地笼的长度至少需要达到50公分以上。对角宽度至少达到35公分以上。只有这样，3.5m立杆才可以安装的牢固。

到此，以上就是小编对于监控杆基础怎么挖出来的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
