综合线监控怎么接（khp159-z带式输送机综合保护装置如何接线）

1. 如何安装多路监控
2. khp159-z带式输送机综合保护装置如何接线
3. 监控线路怎么查

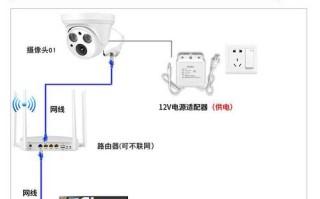

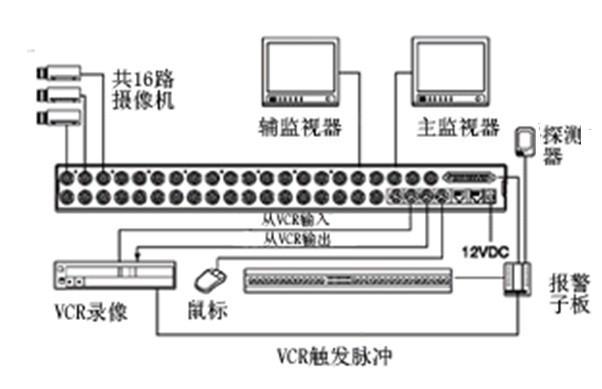

如何安装多路监控

设备清单：

1、前端设备

红外摄像头（或者红外半球），支架，摄像头电源

2、录像存储设备

硬盘录像机（DVR），硬盘（CIF格式每路每天需硬盘5.3G，D1格式每路每天需硬盘21G）

3、显示设备

显示器或者监视器

4、传输设备

线，BNC接头，电源线，PVC管等

5、如需远程监控

1、下载安装包

2、调整远程摄像头的网络连接

3、成功连接后设置存储模式

4、安装并成功调用一次监控录像。

安装多路的监控系统，首先我们得要考虑前端中端和后端三个要素，前端的话，指的是我们监控摄像机的路数，安装多台具体环境下使用的枪机，球机云台等等不同的摄影机，作为我们的前端设备，从市场角度分辨率进行考量，终端的话，我们选择不同的摄影机，布线进入到我们最终的后端视频录影机，nvr进行视频采集和最终的视频数据分析。

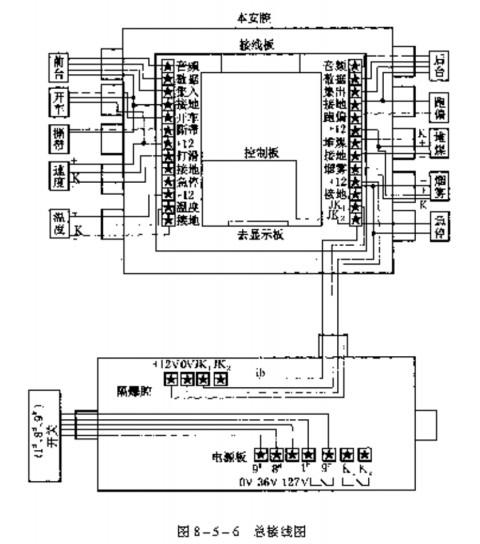

khp159-z带式输送机综合保护装置如何接线

1、本装置通过配接智能型或普通型开关型防打滑传感器，对皮带机的从动轮进行监控，接入带有CAN总线的智能型速度传感器时，速度上下限可由人机界面设定。

当接入普通智能型速度传感器时，速度正常范围为正常速度的55~110%,超出本范围，经过设定时间延时后,监控装置能自动切断皮带机电源,实现速度保护。

2、本装置接入带智能型温度传感器，温度可通过人机界面进行设定；当配接开关型温度传感器，对皮带机的辊筒及轴承或环境温度进行监控，温度整定值分30℃、40℃、60℃三挡，当监视点温度高于整定值监控装置能自动切断皮带机电源，实现超温保护。超温保护整定误差值小于5℃。

3、本装置通过配接智能型或普通开关型堆煤传感器,对皮带机的煤仓或漏斗煤位情况进行监控,在堆煤情况下, 煤位传感器角度偏移,接点闭合，监控装置切断皮带机电源,实现堆煤保护,堆煤保护动作延时1-3S。

监控线路怎么查

查短路还是查断路？
短路：直接用万用表量屏蔽与芯线间电阻（两端屏蔽都要与芯分开），最好用摇表摇耐压应该在750V以上，否则中间可能会有短路或虚接的地方，那就要把它在适当的位置断开一段一段的差了。

这种情况要是中间没有接头，距离有不超过200米建议你换掉它
查短路：把视频线一段芯线与屏蔽完全短路，另一端分开屏蔽与芯线，用万用表测量它们之间的电阻值，线缆长度如果不超过500米，电阻值应该在100欧姆以下。

如果有电阻值，但是很大，中间接头有问题，或线缆有问题，如果开路，中间接头没接或者有断的地方，需要分段排除。

如果要是想测电导，那就有点麻烦了，你需要查一下线径，铜的电导率、视频线的线径及编数标准，然后利用万用表、米尺、游标卡尺综合测量计算了，有点麻烦。

对了，说了半天你别告诉我你用的是光纤传输的或者你要查的是电源线，又或者你老人家用的事网络摄像机，那你可就坑死人了。

到此，以上就是小编对于综合线监控怎么接线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
