蓝天输入输出模块当广播模块如何接线，智能广播系统怎么接线图解

1. 蓝天输入输出模块当广播模块如何接线
2. 8305a广播模块接法
3. 学校广播的接线方式
4. ans1000电梯对讲系统接线说明书
5. 泰和安3214c广播模块怎么接线

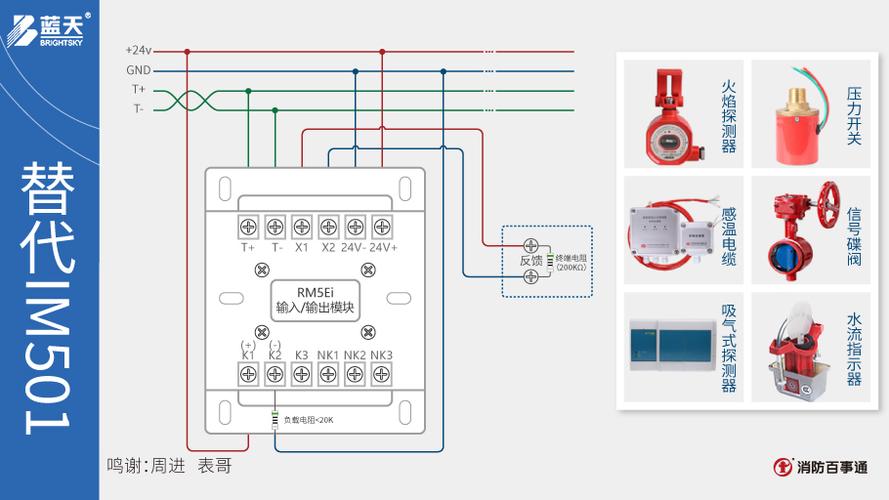

蓝天输入输出模块当广播模块如何接线

反馈线当然是接反馈端了，没反馈端就加个继电器，取继电器的常开点来做反馈，当然这样做是个假反馈，也不符合消防规范，控制线才接输入端

8305a广播模块接法

海湾广播模块8305a的接线：

1、无极性信号二总线采用阻燃RVS双绞线，截面积≥1.0mm²。

2、DC24V电源二总线采用阻燃BV线，截面积≥1.5mm²。

3、5.正常广播线ZC1、ZC2，消防广播线XF1、XF2及放音设备的连接线SP1、SP2均采用阻燃BV线，截面积≥1.0mm²

学校广播的接线方式

校园广播系统在购置时是带软件的，并有安装说明书，电脑控制时序器（控制线接时序器），时序器再控制扩音机的电源（扩音机电源线接在时序器上，开关处于开）。电脑的音频线路输出接调音台输入，调音台输出接扩音机的线路输入。调音台还可同时输入DVD、话筒等信号，当然也可不用调音台。具体连接得看有些什么设备来定。

ans1000电梯对讲系统接线说明书

在安装1000电梯对讲系统时，需要进行以下接线步骤：
1. 将电梯通信线（E-RS485）和对讲分机之间进行连接。将分机的A接口与电梯通讯线的A接口相连，将分机的B接口与电梯通讯线的B接口相连。
2. 将对讲分机的电源线连接到电源插座，确保供电正常。
3. 如果需要连接外部设备，如扩音器或外部广播系统，则需要根据设备的接口类型进行连接。可以使用RCA或XLR连接器进行音频连接，或者使用RJ45插孔进行网络连接。
4. 如果需要连接额外的对讲分机，则可以通过RS485串口进行连接。将主分机的RS485-A接口连接到扩展分机的RS485-A接口，将主分机的RS485-B接口连接到扩展分机的RS485-B接口。
请注意，在进行接线连接之前，务必仔细阅读1000电梯对讲系统的接线说明书，并按照说明书提供的指引进行正确的接线操作。如果不确定接线步骤或遇到困难，建议咨询专业技术人员的帮助。

泰和安3214c广播模块怎么接线

泰和安3214c广播模块接线方法。1、先看清楚广播功放设备后面标示是什么，OUTPUT这些英文都是表示某个输出端口，包括PRE-OUT表示音频信号可以输出。这款多功能CH1-CH6表示可以控制6区域喇叭输出。COM表示地线（零线），100V表示定压输出。定压输出可以长达5000米甚至更远的距离，都是音质会损耗一点点，不过对于广播来说这一点点其实也是无所谓了。可以说是没任何关系。AUX1和AUX2是可以使用音频线进行输入。CH1-CH6随便接任何一个端口都可以，分清正负。

2、在喇叭后面有写抗阻：100V，表示该喇叭可以使用定压输入。然后我们看到喇叭变压器上面有端子写有IN+和NI-这个是表示从功放输出音频正负极接到IN端子上。OUT-和OUT表示可以正负可以输出，这个输出表示输出接到其他的喇叭上面，毕竟广播系统忠不可能只有一个喇叭，会有多个喇叭。

3、把输出音频正负线接到CH1端口上，这个手机连接蓝牙/或者USB/SD卡，播放音乐，那么音频输入时蓝牙或者USB/SD卡，因为他是使用的是自带音源，所以我们把MP3旋钮打开，这个时候按下CH1按键即可播放音乐了。

到此，以上就是小编对于智能广播系统怎么接线图解的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
