50对大对数电缆标准打法
先把线序排好.然后按循序卡上就行.很简单的.
线序规则：引导色-白红黑黄紫 配色-兰橙绿棕灰

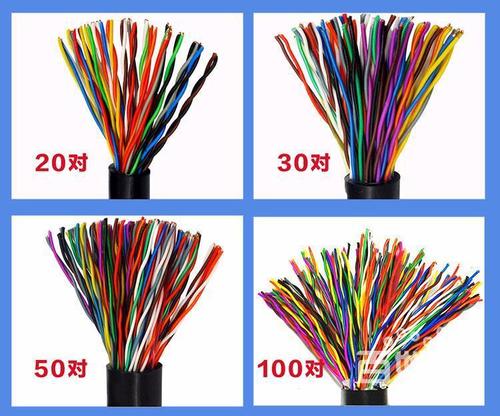

大对数有25对,50对,100对,要看你一层有多少语音点.而每一层的110配线架都是直接接到腊樱信息中心的主语音配线架上的.
比如,你一层有200个语音轮手丛点,就要放两根100对大薯携对数从设备间到楼层配线间,然后就可以计算出总的需要的长度了.
建筑物内的线缆,电信就不提供了,他们只管从电信室外到达这个建筑的接入点,后面就不管了.
价格看什么档次的产品,一轴305米的大对数线缆从几千到上万不等.
50对大对数电缆接线顺序
线缆主色为： 白、红、黑、黄、紫 线缆配色为：兰、桔、绿、棕、灰一般把 白红黑黄紫称做a线 ，蓝桔绿棕灰叫b线 一组线缆为25对，以色带来分组，一共有25组分别为:1.（白兰、白桔、白绿、白棕、白灰 ）2.（红兰、红桔、红绿、红棕、红灰）3.（黑兰、黑桔、黑绿、黑棕、黑灰）4.（黄兰、黄桔、黄绿、黄棕、黄灰）5.（紫兰、紫桔、紫绿、紫棕、紫灰）－25对线为第一小组，用白兰相间的色带缠绕。
26－50对线为第二小组，用白桔相间的色带缠绕。51－75对线为第三小组，用白绿相间的色带缠绕。76－100对线为第四小组，用白棕相间的色带缠绕。此100对线为1大组用白兰相间的色带把4小组缠绕在一起。200对、300对、400对。。。。。。。。2400对以此类推。
先把线序排好.然后按循序卡上就行.很简单的.
线序规则：引导色-白红黑黄紫 配色-兰橙绿棕灰大对数有25对,50对,100对,要看你一层有多少语音点.而每一层的110配线架都是直接接到腊樱信息中心的主语音配线架上的.
30对大对数电缆接线顺序
电话电缆接电话线，既可以用螺丝拧接式的接线箱，也可以用配线模块卡接式。
螺丝拧接式的接线箱容量从10对~100对，只要用螺丝刀，先把30对电缆按照接线色谱顺序拧在接线板背面接线端子，用户电话线拧在接线板正面对应端子；配线模块卡接式接线箱，配线模块有好几种，工具各不相同，建议用兼容KRONE（科隆）专业语音配线方式的模块，既方便测试，又可以并线。
用专门的卡接工具（俗称打线枪）把30对电话电缆按色谱顺序卡接在模块上端，用户电话线卡接在相应模块下端。注意，每条用户电话线到哪个用户位置，一定要在电话线上做好标签，接线完毕做好配线资料，方便日后维护测试。
大对数电缆是怎么排序的

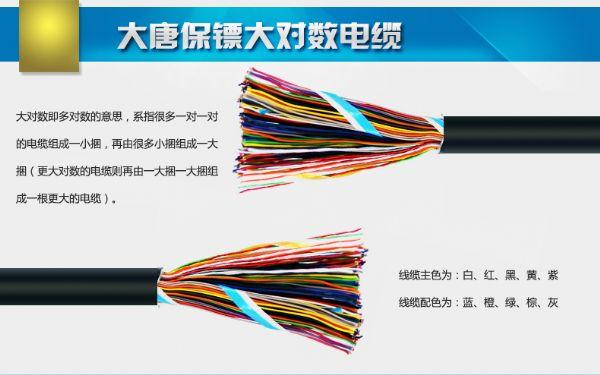

主色序：白，红，黑，黄，紫。副色序：蓝，橙，绿，棕，灰主副色序组合成25种色序：白蓝，白橙，白绿，白棕，白灰 红蓝，红橙，红绿，红棕，红灰 黑蓝，黑橙，黑绿，黑棕，黑灰，紫蓝，紫橙，紫绿，紫棕，紫灰 黄蓝，黄橙，黄绿，黄棕，黄灰大对数电缆（Multipairs Cable）：大对数即多对数的意思，系指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆）。
综合布线这是110配线架，请问100的大对数电缆压线时要对线序吗？房间的电话模块只接了蓝，蓝
必须按照：蓝橙绿棕灰，白红黑黄紫的次序打接，蓝白=1，红白=5，黑白=10，黄白=15，紫白=20。
大对数电缆先组，每组25对，颜色同上。
到此，以上就是小编对于大对数电缆怎么打模块的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
