综合电力仪表怎么接线（单相多功能电力仪表接线原理）

1. 数字仪表怎么接线
2. 单相多功能电力仪表接线原理

数字仪表怎么接线

接线问题需要具体考虑情况而定，但总体来说，数字仪表的接线包括以下几个步骤：1. 确定仪表的电源接线方式，通常需要连接到电源电压的正负极，并根据电压要求选择合适的电源线和插头。
2. 确定仪表的信号接线方式，通常需要接入采集信号的传感器或其他仪器设备，根据信号类型选择合适的接线方式，如模拟信号需要通过模拟输入端口，数字信号需要通过数字输入端口等。
3. 仪表的地线接线，通常需要连接到电源的地线或其他设备的共地线，以确保仪表的稳定工作和信号传输的准确性。
总体来说，数字仪表的接线需要根据具体的型号和使用环境来确定，建议参考仪表的使用手册或相关技术资料以获得详细的接线指导。

数字仪表的接线方法会有一些差异，具体取决于所使用的数字仪表类型和其连接目标或设备。然而，一般数字仪表的接线可以按照以下步骤进行：

1. 确定电源：首先，确定数字仪表所需的电源类型和电压范围。这可以在数字仪表的技术规格或说明书中找到。

2. 准备电源线：选择适当类型和规格的电源线，确保其能够与数字仪表和电源相匹配。一般来说，电源线会有红色（正极）和黑色（负极）两条线。

3. 连接电源线：将电源线的红色线（正极）连接至数字仪表的正极电源接口，并将黑色线（负极）连接至数字仪表的负极电源接口。确保连接牢固，并避免线路短路。

4. 可选连接其他信号线：如果数字仪表需要与其他设备进行通信或控制，可能需要连接其他信号线（如数据线、通信线等）。根据实际需要，选择合适类型和规格的信号线并进行连接。

数字仪表的主线接线方法主要有以下几个步骤：

首先，根据仪表的电源要求选定合适的电源，并将电源正负极连接到仪表的正负极输入端口上。

接着，根据仪表的信号输入要求选择合适的信号源，将信号源的输出端口与仪表的信号输入端口相连。注意，确保连接正确，防止引起短路或电流过大的情况发生。

然后，根据仪表的通信需求选定合适的通信接口，并将通信接口的输出端口与仪表的通信输入端口相连。

最后，仔细检查所有接线，保证接触良好，并确保所有连接无误，然后进行电源供电，开启仪表即可使用。

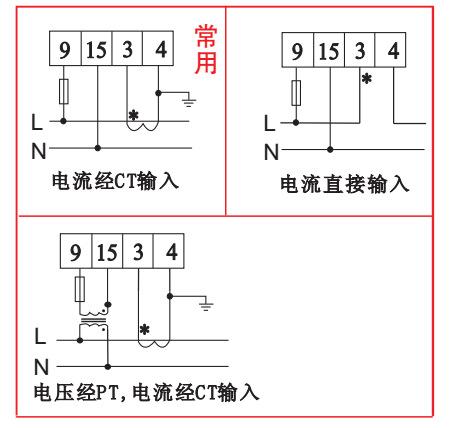

单相多功能电力仪表接线原理

单相多功能电力仪表的接线原理基本如下：

1. 电源接线：将电源的两根电源线（即相线和零线）连接到仪表的电源接线端子上。通常，仪表上会标有相线（L）和零线（N）的标识。

2. 负载接线：将负载（如家用电器）的两根电源线分别连接到仪表的负载接线端子上。同样，仪表上会标有负载线（L）和零线（N）的标识。

3. CT连接：如果使用了电流互感器（CT）来测量电流，则需要连接CT。CT通常有两个端子，一个是主回路侧，一个是仪表侧。将主回路侧的CT接线连接到主回路的相线上，然后将仪表侧的CT接线连接到仪表的对应接线端子上。

4. PT连接：如果使用了电压互感器（PT）来测量电压，则需要连接PT。PT通常有两个端子，一个是主回路侧，一个是仪表侧。将主回路侧的PT接线连接到主回路的相线和零线之间，然后将仪表侧的PT接线连接到仪表的对应接线端子上。

到此，以上就是小编对于综合电力仪表怎么接线图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
