室外监控怎么防雷接地（监控网线怎么接）

1. 室外监控在供电方面如何防雷
2. 监控网线怎么接
3. 监控杆接地地线多粗

室外监控在供电方面如何防雷

室外监控一般就是指的摄像机，无论是模拟相机还是网络相机，电源电压一般都是12/24V的，偶有220V的，所以，供电方面防雷，需看对多少电压做保护了。因为220V的一般是转换成12/24后再给摄像机用，所以，单纯考虑摄像机的话，可以使用24V的电源防雷器防护，也可以使用二合一，三合一的防雷器，同时对电源，信号进行防护。如果打算对220V电源防护，可以使用220V单相电源防雷器，一般最大放电电流20KA之下的进行防护，也可以使用电源电压220V的二合一或三合一防雷器同时对电源和信号进行防护。

备注：无论使用哪种防雷器，都必须保证有良好的接地，否则，没有接地或接地很差情况下，加防雷器意义不大了。

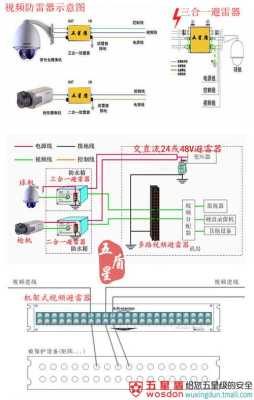

户外摄像机的防雷是非常有必要的就你描述的情况应做好以下几点1、首先要彩钢板房及摄像机的接地系统2、摄像机安装位置如果处于屋檐之下，可以不考虑另做摄像机的直击雷防护3、摄像机的电源线路、视频线路、控制线路必须安装相应的浪涌保护器（国内较多为监控三合一防雷器或监控二合一防雷器），作为前端摄像机的线路浪涌（感应雷）的防护4、视频线路、控制信号线路经室外进入机房内设备（硬盘录像机）前，应加装视频信号防雷器和控制信号防雷器，作为机房内设备信号线路的浪涌保护5、机房电源系统应做三级防雷保护6、机房接地系统-----以上为个人意见，以供参考---如需防雷，请咨询当地气象局防雷部门或当地专业防雷公司。参考：GB50057-94 GB50343-2009

监控网线怎么接

1、网线是8芯的，用其中的芯可以做视频用另外2芯可以做电源线和普通的用电源线和视频线做一样。如果单独放电源线，那一根网线可以接4个监控探头的视频。布线比普通的视频线要方便的多。但是如果距离稍长需要加双绞线放大器。

2、橙蓝绿棕，按照双绞线的缠绕度越大的接最远的，越小的接越近的，两个绞在一起的接一个摄像头，用双绞线原理抗干扰。接过100米的是没有问题的，远的没有试验过。有源双绞线传输器传输，比较不容易被干扰。

3、室外布线，尽可以选用室外阻水网线，虽然价格高了些，但可靠性可以保证，对于干扰特强的地方，如电厂、变电站等地方，建议选用屏蔽网线，或在普通网线外套金属管，如采用屏蔽网线一定要注意传输距离，一般控制在700米，采用在监控室单端接地的原则；对于电梯的干扰，建议选用电梯专用双绞线电缆。

4、网线的连接，应进行可靠的焊接，在室外一定要做好防水处理，处理完后注意防止浸泡在水里，可以将接头放在矿泉水瓶内，瓶口朝下，再将瓶口封好；由于双绞线传输采用“虚地”技术，比同轴电缆更容易感应静电或雷电，选择双绞线传输设备，一定要注意选用具有防静电、防雷的产品，如果在多雷区，最好在前端做防雷接地。

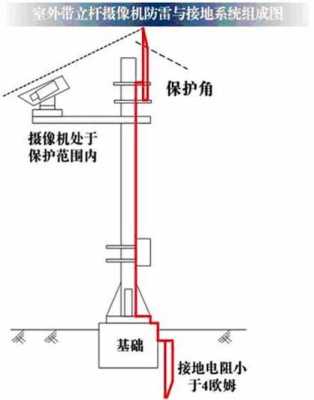

监控杆接地地线多粗

工程中一般使用40*4MM扁铁从垂直接地极直接引至配电箱旁并设等电位汇流排，所有接地设备及防雷接地接到汇流排上，防雷器根据通流量不同要求线径也不相同，60KA以下一般10MM2就可以，设备地线不小于6MM2

到此，以上就是小编对于室外监控怎么防雷接地线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
