可视对讲门铃如何接线
具体如下： 5线和6线的其实都一样。13456 线和主机的13456接一样的颜色就可以了，分机的2号线是信号线又叫对讲门铃线接线分4根,5根,6根不等，对讲五线为非可视对讲分机，分别为电源线:十线(12伏)，地线(公共线)，上信号线，下信号线,呼叫线,(每家单独的)(除呼叫线外,其它都是共用的)。 具体区分颜色因各开发商用线不同各异，只有找电工师傅测量电压而定，至于延长接线好办，可找电信的网络线(4芯),用2根代用(只用5线就行)，也可用其它任何线代用,只要有5估计那个是非可视分机，应该是总线制的系统，最好的办法是去隔壁家的分机看看接线就了。
可视门铃三根网线接法
1、找根四芯的线（网线、电话线、普通线都可以）从家里装门铃的洞里穿过墙通到外面去，墙内管道里面有预埋的穿线钢丝，要是没有的话，自己穿一根进去就行，大概不到3米长吧，外面那头的位置在出自己家防盗门的头顶上，有一个圆形的遮板盖着，把盖板拿下来就能看到预埋钢丝了。
2、对讲机上有四根线，与刚穿好的四芯线对接好，要缠上绝缘胶布，记住1234的线序。
3、在单元门里面靠右侧有个铁挡板，用十字改锥打开挡板，右侧的那些红+黑-是控制器的电源，这些不用去动它，左上角的3个接线柱，线的着色一般都是黄（I）、黑（II）、红（III），分别用罗马数字标出来。再找到家在门牌号，比如说家是101，找到101的接线柱上拧的线是棕色。如果101上没有接线，那就在那一大把细线里找一根没有被占用的线自己给拧上。
4、回到第1步，找到圆形挡板，把对讲门铃的第1根线与黄（I）对接、第2根线与黑（II）对接、第3根线与红（III）对接、第4根线与101室的棕色线对接。
门铃电源线正确接法
门铃的电源线应正确接在电源供应器上，通常是接在电源正负极上，确保接线正确无误。
首先，将门铃电源线的两根线分别连接到电源供应器的正负极上，然后将门铃传感器的线连接到门铃电源线上。
接线过程中要注意电源线的极性，确保正负极连接正确，避免短路或电路故障。
接线完成后，进行电源供应器的通电测试，确认门铃电源线接法正确无误。这样可以确保门铃正常工作，并且安全可靠。
门铃电源线的正确接法是将门铃的正极线与正极端子相连，负极线与负极端子相连。通常情况下，门铃电源线的正极线为红色或标有正号的线，负极线为黑色或标有负号的线。在接线时，应确保电源线与门铃的接线端子牢固连接，避免松动或接触不良。此外，还需确保电源线与门铃的接线端子没有短路或其他电路问题，以确保门铃正常工作并避免电路故障。
谢邀。
门铃电源线正确接法如下：
剪掉防盗门铃的旧线。
打开接线盒，可以看到三个接线端子。
从电池仓抽出电池。
确认电池的正负极，不要反接。
按照接线图连接电线。
将电线插入接线盒，然后拧紧螺丝。
将电池放入电池仓，然后盖上盒盖。

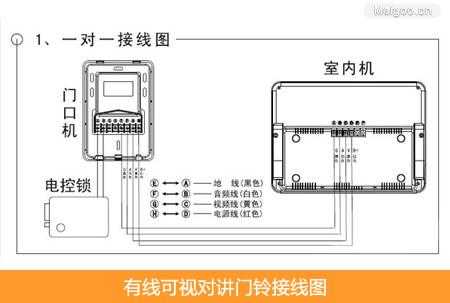

可视对讲4根线怎么接
可视对讲4根线的接法如下：
1. 首先，将可视对讲机的电源线和视频线分别连接到电源和监视器上。电源线一般为红色和黑色两根线，红色线连接到正极，黑色线连接到负极。视频线一般为黄色线，连接到监视器的视频输入端口。
2. 接下来，将可视对讲机的音频线和门铃线分别连接到门铃和扬声器上。音频线一般为白色线，连接到扬声器的音频输入端口。门铃线一般为绿色线，连接到门铃的输入端口。
3. 确保所有线连接牢固，然后将电源插头插入电源插座，开启电源。
4. 在监视器上，选择视频输入源为可视对讲机的视频输入端口，调整音量和亮度等参数，即可开始使用可视对讲系统。
到此，以上就是小编对于可视门铃线怎么接线图的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
