监控综合线接法，监控总线路怎么算出来的

1. 监控综合线接法
2. 监控线路过长怎么解决
3. 监控电源线怎么接

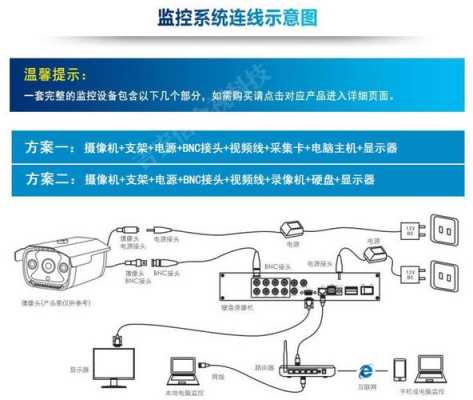

监控综合线接法

如果距离长用网线是不合适的，要用视频电缆。

如果短距离可用网线任何一组线连接一个摄像头，如橙、橙白；蓝、蓝白（多余的线一端接地）

监控综合线是一种可以同时传输视频、音频、数据等信号的综合线，其接法主要取决于使用的监控设备和所需的信号传输方式。

一般来说，监控综合线的接法可以分为以下几种：

BNC接法：使用BNC头连接监控摄像头和监控设备，其中视频信号通过BNC接口传输，音频信号可以通过RCA接口或者是与视频信号混在一起的音频信号进行传输。

RJ45接法：使用RJ45头连接监控摄像头和监控设备，通过网线进行信号传输。可以使用网络交换机进行扩展。

HDMI接法：使用HDMI头连接监控摄像头和监控设备，传输高清视频信号和音频信号，适用于高清摄像头。

监控线路过长怎么解决

　一、网线中间位置加交换机

　　按照网线300米的位置计算，中间位置至少加2个千兆级交换机，采用点到点的视频传输，网线按照标准的T568A和T568B接法，所有监控设备组建一个局域网，摄像头IP就能正常搜索并添加设备。

　　二、采用无线网桥传输监控视频信号

　　可在接近300米位置加装一对无线网桥，无线网桥收发器需配对使用，可在录像机端安装无线网桥A，在摄像头端安装无线网桥B，以交换机连接，需单独提供电源，网桥需正面对齐且中间没有遮挡物。无线网桥最远传输距离在10公里左右，传输速率可达到300Mbps以上。

监控电源线怎么接

因为距离在35米也不算太远，我建议A方案，便于维护，C方案还需要考虑变压器的防水安全。电源安装点有两种，一可设在监控点，二可以设在机房。如设在监控点，如B方案，这样布线成本相关低一点，一般一根220V总电源过去，中间接十几个探头没问题。而且变压器距探头比较近，电流损耗比较低，图像相关稳定。但是，在监控点附近，要有好的地点，相关安全的点安放电源，有时候比较麻烦，尤其是室外时，容易被水湿到，这个时候最好加个防水线盒，以起到保护作用。

不过维护相关麻烦一点，特别是在高处或者是天花板上面，爬上爬下，穿天花板，不好受啊。

如设电源安置在机房里，如A，C方案，布线成本要多好几倍，（这里指的是光电源线），这样就是一个变压器，一根线到探头，而且12V电流在长距离传输过程中肯定不稳定的，线好一点可能相对稳定一点。

这种方法，维护比较方便，在机房里面。不过只适合近距离的监控点，或者小型监控工程。一般用直流，远距离（100米以上）供电时最好用交流。这里要说明的是，有些朋友喜欢用网线，这样做成本省了不是一点，布线也简单的多，一根网线，四组线，一组电源，一组视频，一组控制。

运气好的时候可能没什么大问题，问题要来的时候就相当麻烦。

这类也只适合近距离的，最好在30米以内的。

还有些朋友喜欢一个12V源上拖三四个探头，这种作法也是不可取的。

监控摄像头用导线，其额定电压应大于线路的工作电压，导线的绝缘体应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。配线时应尽量避免导线有接头。摄像头其接头应该采用压线或焊接，导线连接和分支处不应受机械力的作用。信号线不能与大功率电力线平行，如因环境所限，应该平行走线。

到此，以上就是小编对于监控总线路怎么算出来的的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
