楼宇对讲系统电源怎么接线（耀达楼宇对讲如何接线）

1. 楼宇对讲接线，8根线怎么对接
2. 耀达楼宇对讲如何接线

楼宇对讲接线，8根线怎么对接

8根楼宇对讲接线需要按照现场实际情况决定如何对接。

楼宇对讲接线需要按照不同的设备以及现场实际情况来进行对接，无法一概而论。

通常情况下，8根楼宇对讲接线需要按照设备厂家提供的接线说明进行对接，确保设备能够正常运行。

在实际工作中，如果遇到接线问题可以查阅设备说明书或者向相关专业人士咨询，确保设备能够正常运行。

楼宇对讲接线，8根线需要按照以下顺序对接：第一根白色/绿色接到对讲主机的D+端口，第二根绿色/白色接到对讲主机的D-端口，第三根白色/橙色接到对讲主机的地线端口，第四根蓝色/白蓝色接到对讲主机的音频输出端口，第五根白蓝色/蓝色接到对讲主机的音频输入端口，第六根白绿色/灰色接到对讲分机的D+端口，第七根灰色/白绿色接到对讲分机的D-端口，第八根灰色/橙色接到对讲分机的地线端口。
因为这8根线具体的对接方式可以保证对讲机使用的稳定和安全，符合相关的标准和规定。
此外，对于一些特殊情况，如有必要可以自行查看对应的接口说明书或咨询相关专业人士。

1.

首先需要准备好接线的各个设备,有电线达到1.0平方米的两芯线,还要准备视频电缆线,包括屏蔽线。为了接线方便,可以根据线的颜色做出标记,看一下主机背面的接线,分别标上1、2、3、4,然后对应的分机上面也是1、2、3、4,这样就能够接线成功。

2.

一般来说是四芯线,有一条黑色需要与COM端口相连接,还有一根黄色的接线要与接音柱相连接。红色的线与电源线相连接。再用绝缘胶布裹在两个线缠绕处,避免出现松动,看一下有没有电源。如果没有问题,最后再将面罩用螺丝拧紧即可。

耀达楼宇对讲如何接线

根据偶刚刚研究完成的五线制对讲机接线，提供给楼主参考下哈。红：主机音频线，就是接听筒的线；绿：分机音频线，就是话筒的线；蓝：开锁线，和地线短接后门锁会动作；黄：呼叫线，就是楼下对应房间号的按钮按下后会和地线之间有个电压；黑：地线。

不过也可能不同的小区接法不一样，建议楼主先找开锁线，最好找了。每次拿一根线和其他每根线短接，如果听到有开锁的声音，那这两根线中就有一根是地线，另一根是开锁线。

先去对应楼层的对讲机分机那里观察电井图，将线路按照字母或者颜色一一对应连接即可。

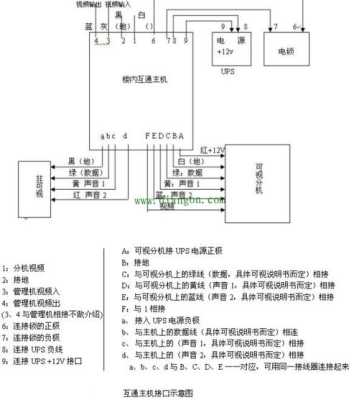

后面是四个接头。是接四芯线的，不同型号的主机不一样。不锈钢主机是I(TXD)接白线，II(RXD)接黑线。III(GND)接红线，绿线接的是振铃。

拉铝型号的是主机红线(TXD)接分机白线，主机白线(RXD)接分机黑线，主机黑线(GND)接分机红线，剩下的一根就是振铃线了，也就是绿线了。这是立林的正确配线和接线方法。

主机上的两根绿线，其中有一个是黑线，一个是绿线，自己测试一下。分支器的电路板到每户分机的插口上 都会有接线的识别字母。《一般是电源+12V、GND(负极)、A/B或R/T(数据传输线)、AU(音频正)、AG(音频负)、VI(视频正)、VG(视频负)》。不是可视的就没有视频一组。

你去找好，然后看好线的颜色，再对好你新的分机上的接口，把线对应的接上就好了。

到此，以上就是小编对于楼宇对讲系统电源怎么接线图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
