光纤手拉手接法，光纤断了怎么接视频讲解图

1. 光纤手拉手接法
2. 光纤HDMI和光纤HDMI怎么对接
3. 两心光纤怎么接到，冷接子上

光纤手拉手接法

具体接法是:将光纤旁边的两根线剥开,中间的光纤漏出3厘米即可,然后将旁边的两根线剪断对齐,

2.

之后用小刀的背部轻轻刮开光纤的涂层,一层是颜色,一层是很脆的包裹物,漏出的第三层就是我们所要的光纤,刮出1厘米的光纤即可,刮少了会没有信号!刮出1厘米就刚刚好。

3.

紧接着用湿纸巾将光纤轻轻地擦拭干净,然后将它装入光纤冷接子,光纤冷接子一定要打开蓝色的套子,只需按住蓝色的两面,两面中有一面上有一根凸起,用力一按就能将它取下

4.

然后里面有个棕色的开关,装的时候要将光纤冷接子的这个开关打开,这样才能装进去

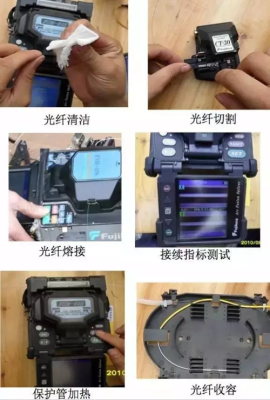

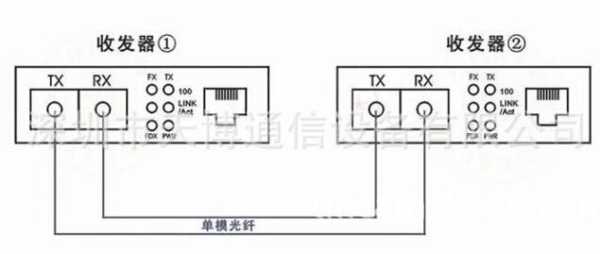

这种案例以前我做过，方案有2个，1，就是用工业光端机进行视频型号的汇聚，在通过单模或者多模光纤传送到机房，单模，多光纤线路传送的方式决定于摄像机群与机房的距离，超过2km建议用多模光纤收发器，2km以前建议使用单模链路，视频录像机最好是千兆口。2，使用纯千兆（非管理交换机）进行RJ45网口端口汇聚，在用千兆单模光纤收发器进行传送到机房，机房也有一台千兆单模光纤收发器，将光信号转换成电信号输出到硬盘录像机！注意事项：摄像机群的交换机一定要做好防水，防高低温措施，接地，等。光纤割接点最好使用熔接处理，不要使用冷接处理，

光纤连接中继器连接方法：

1、点对点连接模式，即2个一路光纤的CAN转光纤设备互相连接。

2、手拉手连接模式，即2个一路光纤通道和若干个2路光纤通道的CAN转光纤设备进行串联，首尾皆为一路光纤的CAN转光纤设备。

3、环网式连接，若干个具有2路光纤通道的CAN转光纤设备闭环连接。

光纤HDMI和光纤HDMI怎么对接

光纤纤无法通过HDMI转换信号，若要转换请用光纤收发器把光信号转换成网线输出

1. 光纤HDMI和光纤HDMI可以通过光纤HDMI转接器进行对接。
2. 光纤HDMI是一种高清视频和音频传输的技术，通过光纤传输信号，具有更高的传输速度和更稳定的信号质量。
而光纤HDMI转接器则是一种设备，可以将光纤HDMI接口转换为其他类型的接口，如常见的HDMI接口或者光纤接口。
3. 通过光纤HDMI转接器，可以将两个光纤HDMI接口连接起来，实现高清视频和音频的传输。
这样可以方便地连接不同设备，如电视、投影仪、音响等，使它们之间可以进行高质量的信号传输。
同时，光纤HDMI转接器还可以提供更多的接口选择，方便用户根据实际需求进行连接和扩展。

两心光纤怎么接到，冷接子上

1、首先要有冷接套装（红光笔、光衰测试仪、切割刀、标尺、冷接头，等等，这些缺一不可），

2、布线的时候，线尽量不要打折，尤其是皮线光钎（如果做监控用，两端要有视频收发器，自带光接口的交换机除外）

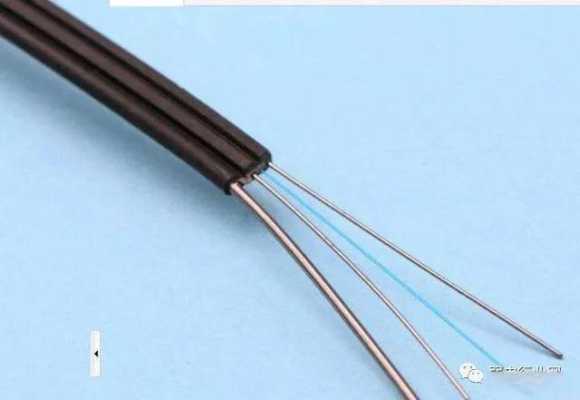

3、开始冷接，先用剥线钳把光钎和钢丝分离（皮线使用剥线器一下就好了）

然后慢慢剥出光钎芯（4芯光缆两边留一个颜色，其他3根全部从根部掰断）

4、把涂膜层剥掉，用酒精棉搽干净

5、放到标尺上（买冷接头的时候给送的）

6、连同标尺一起放到切割刀上，切割出标准长度（光纤切割刀一般自带标尺，那个是熔接光纤用的，我们今天说的是冷接，所以要把他自带的标尺卸掉），套进冷接头，卡紧尾部。

7、接好以后就需要测试光衰了，要使用到光衰测试仪和红光笔。

到此，以上就是小编对于光纤断了怎么接视频讲解图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
