bnc怎么接（bnc如何接在电视锅）

1. BNC接头怎么接如何接
2. bnc如何接在电视锅
3. BNC接头的使用方法是什么
4. bnc接头的压接方法

BNC接头怎么接如何接

您好，BNC接头是一种常用的射频连接器，用于连接同轴电缆和设备。接下来是一般的BNC接头连接方法：

1. 确保要连接的设备和电缆的BNC接口是干净和无损坏的。

2. 将BNC接头插入设备或电缆的接口中，然后旋转接头直到它完全插入，并且扣住了。

3. 确保接头的两端都已经连接好，然后旋转接头上的螺纹环，将其紧固，以确保连接牢固。

4. 如果需要连接多个BNC接头，可以使用BNC转接头或BNC连接器，将它们连接在一起。

需要注意的是，BNC接头有两种类型：BNC插头和BNC公头。插头是指带针脚的接头，公头是指带孔的接头。在连接时，插头需要插入公头中。此外，BNC接头还有两种常见的连接方式：90度弯曲和直角连接。这些连接方式根据实际情况和设备布局的需要进行选择。

bnc如何接在电视锅

找一根普通的AV视频线 把其中一头的接头剪掉，然后接上一个BNC接头，弄好后把BNC那头插到硬盘录像机的视频输出，另一头接电视机的AV输入。液晶电视和普通电视都可以这么接

BNC接头的使用方法是什么

BNC接头是接模拟摄像机的，线缆是同轴电缆。但是这个必须配套模拟录像机才能使用。现在模拟摄像机已经淘汰了，所以你留着也没用。接线方法，摄像机端有两条线，红色的线接同轴电缆的中间铜芯，黑色线接同轴电缆的屏蔽层线缆。

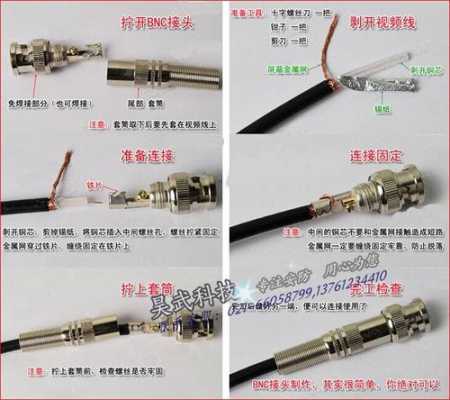

bnc接头的压接方法

BNC接头压接做法 ：

具体方法如下：

1. 剥线 同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明 绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属 线编织的金属网， 内外层导线之间用乳白色透明绝缘物填充， 内外层导线保持同 轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去 1.5cm,小心不要 割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去 0.6cm，使芯线裸露。

2. 连接芯线 购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插 针用于连接同轴电缆芯线 ; 剥好线后请将芯线插入芯线插针尾部的小孔中，用专 用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。 可以使用电烙铁焊接芯线与芯线插针， 焊接芯线插针尾部的小孔中置入一点松香 粉或中性焊剂后焊接， 焊接时注意不要将焊锡流露在芯线插针外表面， 会导致芯 线插针报废。

注意: 如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变 形太大，二是将芯线压紧以防止接触不良。

3. 装配BNC接头 连接好芯线后， 先将屏蔽金属套筒套入同轴电缆， 尾部孔中向前插入， 使芯线插针从前端向外伸出， 将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体 4. 压线 保持套筒与金属屏蔽线接触良好， 用卡线钳上的六边形卡口用力夹， 使套筒形变 为六边形。重复上述方法在同轴电缆另一端制作 BNC接头即制作完成。

使用前最 好用万用电表检查一下， 断路和短路均会导致无法通信， 还有可能损坏网卡或集 线器。

注意：制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯 线插入芯线固定孔， 再用小螺丝刀固定芯线， 外层金属屏蔽线拧在一起， 用电工 钳固定在屏蔽线固定套中，最后将尾部金属拧在 BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和 屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

到此，以上就是小编对于BNC怎么接线的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
