雅马哈巧格防盗器怎么接线

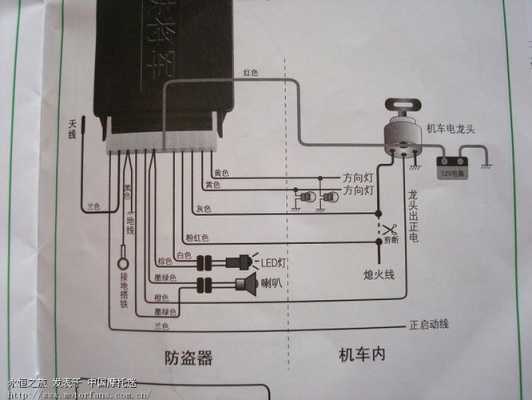

摩托车防盗器自由线安装说明（适用于交流点火--短路熄火方式的车型）：
1．小黑色插头线：报警喇叭线，与喇叭插头对接。
2．红色线：电源+ ，安装在12V蓄电池正极的连线上，建议将其接在机身中的相应线头上，而不要直接连在蓄电池上，以免给不法分子可盛之机而不能充分发挥防盗器的各个作用！
3． 黑色线：电源负，安装在12V蓄电池负极的连线上，建议将其接在机身中的相应线头上，而不要直接连在蓄电池上，以免给不法分子可盛之机而不能充分发挥防盗器的各个作用！ 上电提示：红、黑两电源线接好的瞬间，防盗器的喇叭会发出“Bi-Bi”的两声提示音。
4． 黄色线：左、右转向灯线，分别安装在车身上的左、右转向灯的控制线上，左、右转向灯各分别有两条线，其中一条线是接地线的（12V蓄电池负极），另一条是与车头部分的左右转向灯开关相连的，该线就是左、右转向灯控制线。
两电源线和两黄色线分别接好后，再按一下遥控器的开锁键，喇叭“Bi-Bi”两声的同时，方向灯也会同步闪两下。
5． 粉红色、灰色：此两条线为熄火线。
先必须要将原车上的熄火线找出来，对于短路熄火的摩托车，其电门锁开关
摩托车防盗器遥控掉了怎么样接线
1．小黑色插头线：报警喇叭线，与喇叭插头对接。
2．红色线：电源+ ，安装在12V蓄电池正极的连线上，建议将其接在机身中的相应线头上，而不要直接连在蓄电池上，以免给不法分子可盛之机而不能充分发挥防盗器的各个作用！
3． 黑色线：电源负，安装在12V蓄电池负极的连线上，建议将其接在机身中的相应线头上，而不要直接连在蓄电池上，以免给不法分子可盛之机而不能充分发挥防盗器的各个作用！
上电提示：红、黑两电源线接好的瞬间，防盗器的喇叭会发出“Bi-Bi”的两声提示音。
4． 黄色线：左、右转向灯线，分别安装在车身上的左、右转向灯的控制线上，左、右转向灯各分别有两条线，其中一条线是接地线的（12V蓄电池负极），另一条是与车头部分的左右转向灯开关相连的，该线就是左、右转向灯控制线。

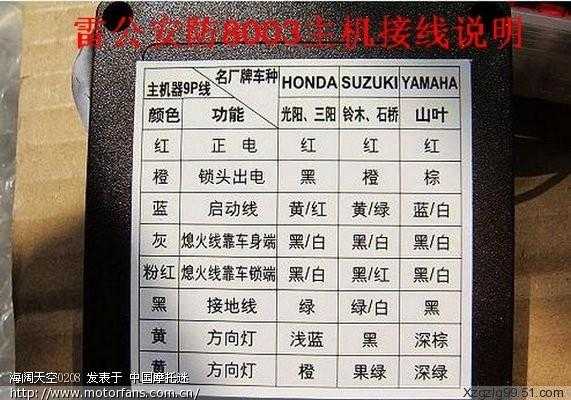

雅马哈摩托车防盗器的蓝线，橙线和灰线分别接摩托车上什么颜色的线，那线是什么
通常防盗器并非摩托车厂家所造,在其业界也有通用规则,防盗器的蓝色线接启动开关的出线[继电器]橙线和灰线接熄火线,从电门锁处剪断,粉色接靠电门锁端.....
雅马哈巧格i125有防盗器接口吗
巧格i出厂就预留了防盗器接口，在面板内有四个端子
第一步拆开面板和底边，尽量给接线留出空间，因为要隐蔽，所以越是平常不拆就看不到的地方最好。第二步接线。摩托车接线方法（以4线交流为例）：锁头线分别为红色（常电），黑色（输出），黑白色（熄火线），绿色（地线），剪断锁线黑色线，防盗器红色接靠锁一边，绿色接另外一边。防盗器黑色线接绿色或者搭铁，防盗器的黑白线与锁的黑白线接一起（无熄火线不接此线）
雅马哈巧格i125有防盗器接口，到时需要按装时装上即可，设计合理，非常实用
到此，以上就是小编对于雅马哈报警器怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
