楼宇电源怎么接线图（正林楼宇对讲怎么接线）

1. 松佳楼宇对讲系统接线图
2. 正林楼宇对讲怎么接线
3. 门禁楼宇对讲怎么接线

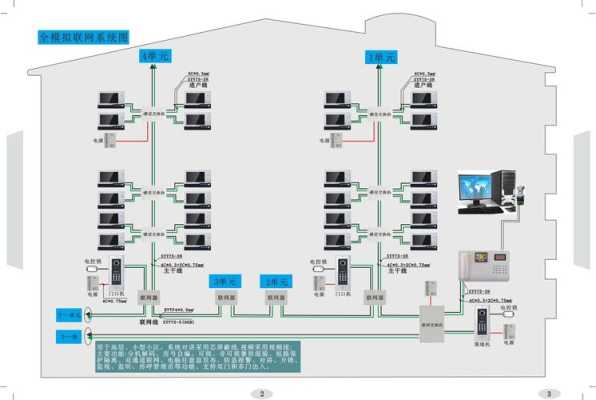

松佳楼宇对讲系统接线图

直流稳压电源使用说明书 AC220V DC12V/10A（左右分为两组，每组5位输出）开关电源(带指示灯)表头指示工作状态（电压显示）门禁管理系统、闭路电视监控系统、楼宇对讲系统、防盗报警系统及其 它弱电系统，适用于建筑物墙壁挂式安装，带安装孔。

电源输出DC12 V（上面5个为一组,DC+）电源输出DC12V（上面5个为一组, DC+）电源输出DC12 V（下面5个为一组,DC -）电源输出DC12V（下面5个为一组, DC -）输出端子接线图例：输出电压调节：在机箱电路板有标着VR1的正方形蓝色可调电位器，可用十字螺丝刀轻轻调节，顺时针旋转电压增高，逆时针旋转电压降低，可调范围（DC12-15.5V），1个电位器对应一组输出，可根据需要分别调节。

散热风扇：散热风扇受温度控制器控制，达到预定温度会自行启动。

特别提示：接入市电时，请特别注意人身安全注意接线端子的正确接法别超负荷使用

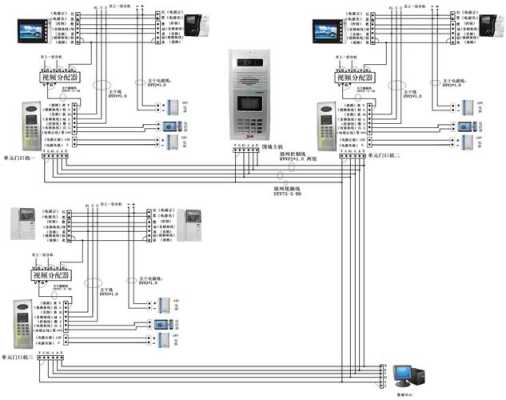

正林楼宇对讲怎么接线

1.

首先我们需要准备好每台设备的布线,包括1.0平米导线的两芯线,包括屏蔽线在内的视频线。为了接线方便,可以根据线的颜色做个标记。看一下主机背面的接线,分别标上1、2、3、4。然后对应的分机也标上1,2,3,4,这样接线就可以成功了。

2.

一般来说,四芯线有一根黑色线需要接COM口,一根安全线需要接音柱。红线连接着电源线。在两根电线的缠绕部位缠上绝缘胶带,避免松动,看是否有电源。如果没有问题,安全后拧紧口罩。

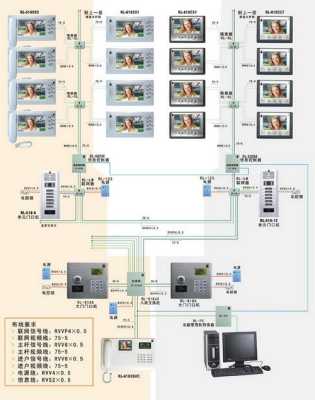

门禁楼宇对讲怎么接线

是模拟的还是网络的？模拟的接SYV视频线加两芯电源线和两芯信号线！网络的网线电源线就可以了

1.主机上每个住户设置一个呼叫按键， 每个按键通过呼叫线与相对应的住户连接，直接按该 住户呼叫键即可直接呼叫住户。

2.该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根公用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。

3.楼宇对讲系统即在多层或高层建筑中实现访客、住户和物业管理中心相互通话、进行信息交流并实现对小区安全出入通道控制的管理系统,俗称门铃系统。

4.简单地说，楼宇对讲就是指你们家的门铃，常说楼宇对讲、可视非可视门铃、可视非可视对讲、对讲门铃等几个词语，都是同一个意思。

5.即指一套访客对讲管理系统(- 套包含软件、硬件及售后服务的人性化管理访客操作系统)。 四线制可视对讲门铃共4条传输线，其中红色线为主电源B+（电源正极），黑色线为整机接地线（电源负极），蓝色线为音频传输线（通话声音信号传输线），黄色线为视频传输线（即为图像信号传输线）。

1.主机上每个住户设置一个呼叫按键， 每个按键通过呼叫线与相对应的住户连接，直接按该 住户呼叫键即可直接呼叫住户。

2.该类楼宇对讲系统的连接系统，除了送话线、受话线、开锁线、地线四根公用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。

3.楼宇对讲系统即在多层或高层建筑中实现访客、住户和物业管理中心相互通话、进行信息交流并实现对小区安全出入通道控制的管理系统,俗称门铃系统。

4.简单地说，楼宇对讲就是指你们家的门铃，常说楼宇对讲、可视非可视门铃、可视非可视对讲、对讲门铃等几个词语，都是同一个意思。

5.即指一套访客对讲管理系统(- 套包含软件、硬件及售后服务的人性化管理访客操作系统)。

到此，以上就是小编对于楼宇电源怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
