485线怎么接（485接口接线方法）

1. 485转接头接法
2. 485接口接线方法
3. 485网线接线顺序
4. RS485通信如何接线

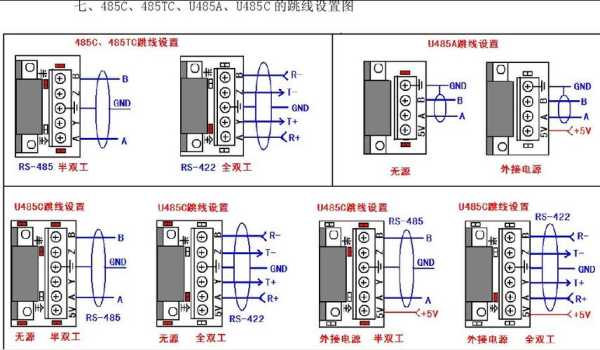

485转接头接法

485转接头是一种用于RS-485通信的接口转换器。它通常有两个端口，一个是RS-485接口，另一个是其他类型的接口，如RS-232或USB。

要正确接线，首先需要确定RS-485的信号线，包括A线和B线。

然后，将A线连接到转接头的A线端口，将B线连接到转接头的B线端口。

最后，将转接头的另一个端口连接到目标设备的相应接口上。确保连接稳固可靠，并根据需要进行适当的电气终端电阻设置。这样，您就可以使用485转接头实现RS-485通信了。

485转接头是一种常用的通信接口转换器，用于将RS485信号转换为其他类型的信号。接法通常包括以下几个步骤：

首先，将RS485信号线连接到转接头的A+和B-端口；

然后，根据需要选择转接头的工作模式，如全双工或半双工；

接下来，将转接头的另一端连接到目标设备的相应接口；

最后，根据具体情况进行电源供电或接地连接。在接法过程中，需要注意信号线的正确连接和转接头的工作模式设置，以确保通信的稳定和可靠性。

485接口接线方法

485接口有三个接线端，其中两个是信号端，即a端和b端，这两个接线端通过双绞线与其他节点的对应端口分别相连，另外一个接线端接通讯线缆的屏蔽层，而屏蔽层要接安全地。

在电磁干扰比较严重的场合，A端和b端与屏蔽层之间要接保护器件，例如TⅤS管、放电管等。

485通讯接口的接线方式有两种，分别是两线制和四线制。
两线制：485总线采用两线式传输，这两根电缆分别是A线和B线。
A线为正极，B线为负极。
由于两线式只有两根导线，所以编码器和解码器之间的信号都是共享的。
四线制：485总线采用四线式传输，需要使用两对电缆。
其中一对电缆用作数据线，另一对电缆用作电源和地线。
其中数据线由A、B两根线组成，A线为正向信号，B线为反向信号；而电源和地线则由Vcc和GND两根线组成。
四线式传输方式不仅可以传输数据，还可以在远距离上保证传输质量，但需要相对更复杂的接线。

485网线接线顺序

485网线的接线顺序是按照TIA/EIA-568-B标准来确定的。在接线时，需要将每根线分别按照颜色顺序依次连接到RJ45头部的8个孔上，即依次为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

接线时需要仔细对照标准，确保每根线连接正确，以保证网络信号传输的稳定性和可靠性。

在接线完成后，还需要对连接进行测试，确保网络连接正常。这样才能确保485网线的顺利使用。

RS485通信如何接线

RS485通信的接线方式主要有两种：单总线和多点连接。
1. 单总线接线方式：
- 主机与从机之间只需要使用两根线进行通信，分别是A(A+)和B(A-)。
- A线连接主机的TxD+和从机的RxD+接口，B线连接主机的TxD-和从机的RxD-接口。
- 通信的原理是，主机和从机通过发送不同的信号电平来表示不同的数据状态，A线表示数据为高电平，B线表示数据为低电平。
2. 多点连接接线方式：
- 多台从机通过一根公共的总线连接到主机，总线上还需要连接一个终端电阻。
- 主机的TxD+和TxD-接口通过一个电阻连接到总线上，使得总线终端电阻起到电平匹配和抑制反射的作用。
- 从机的RxD+和RxD-接口通过一个电阻连接到总线上。从机之间可以通过额外的电阻连接到总线上，以提高通信的稳定性。
- 通信的原理是，主机发送数据时，数据经过总线传输到各个从机，从机接收到数据后进行响应。
- 多点连接的RS485通信系统中，还需要注意总线长度、从机的数量以及总线上的负载问题，以避免信号损耗和通信冲突等问题。
无论是单总线接线方式还是多点连接接线方式，都需要注意信号的电平匹配、电阻匹配、信号线的绝缘保护等问题，以确保RS485通信的稳定性和可靠性。

到此，以上就是小编对于电度表485线怎么接的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
