内外刷卡的门禁怎么接线（couns门禁锁接线方法）

1. 门禁接线正确的接法
2. couns门禁锁接线方法

门禁接线正确的接法

需要按照以下步骤进行：

首先将外壳和前盖拆开，确保门禁主机的内部线路没有接触到电源。

当前，门禁主机的常闭线（通常标记为NC）和常开线（通常标记为NO）都需要连接到电磁锁中。

将外壳和前盖放回到门禁主机上，然后连接电源线。门禁主机的电源应与外部电源相连。

连接读卡器，通常使用网络线（RJ45）连接。其中，T-和T+线连接到读卡器的负极和正极，另外的两个线（R-和R+）被连接到读卡器的接收端和发送端上。

最后，将门禁主机和读卡器连接到网络中，通常需要使用网络线和网口将门禁主机和读卡器连接到网络交换机或路由器上。

需要注意的是，门禁接线时应仔细查看门禁主机的接线图，确保电磁锁、电源、读卡器、网络等各个组件安装正确、连接稳固。否则，可能会出现门禁无法使用、线路短路等故障问题。另外，在门禁电路的调试和维修过程中，也需要严格按照门禁主机的使用说明书要求进行操作。

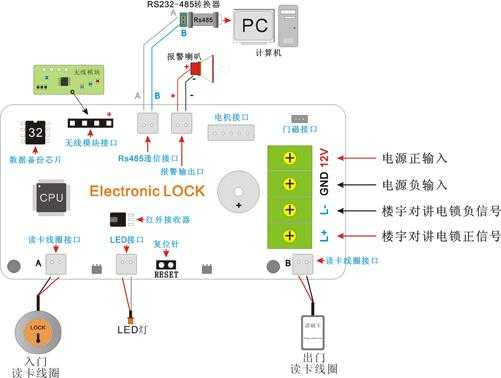

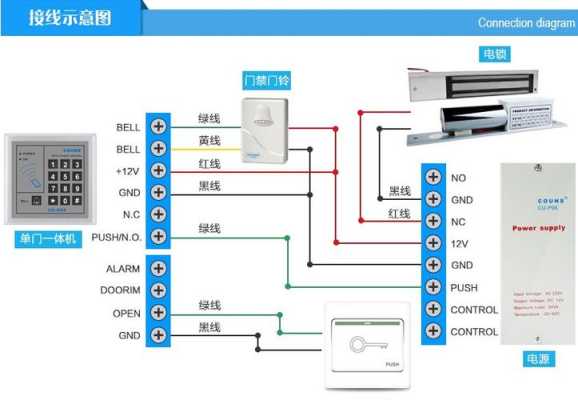

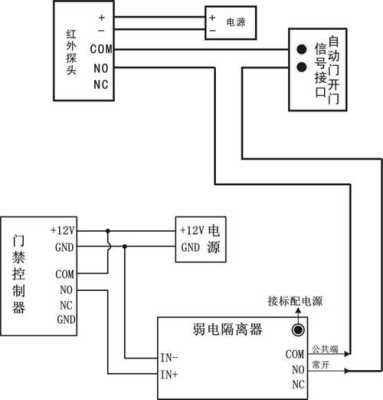

couns门禁锁接线方法

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

主要接线方式正极接电源NO端子，负极接com端子。

静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。1.电控锁是一个由继电器控制的机械锁装置，目前已形成了多种不同结构的系列化产，包括电插锁（阳极锁）、阴极锁（电锁口）、磁力锁、电控锁等。

2.电控锁的终端其实就是一个电磁铁，它控制一个简单的机械装置进行门的开关。不过电磁铁的动作是通过一系列指令动作的。

当发生不能控制时，首先测量输往电磁铁的电压，同时输入开关门指令。

3.电控锁作为门禁系统的动作执行部件，其质量的好坏直接关系到整个系统的稳定性。

电控锁根据适用门的不同，又分为：电插锁、磁力锁、阳极锁和阴极锁四种。

4.磁力锁：内开或外开：即开门方向。玻璃门大多属于外开，而铁门内开和外开都有。

内开的外开将导致磁力锁锁体不同，同时安装方式也不相同，所以在选择磁力锁时一定要确定门是内开还是外开。

到此，以上就是小编对于内外刷卡的门禁怎么接线图片的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
