拼接屏rs232怎么接（中控主机与拼接屏怎么接线）

1. 威纶屏232接口接线方法
2. 中控主机与拼接屏怎么接线
3. RS232串口线接口及其接法
4. 232接口怎么焊线

威纶屏232接口接线方法

如下：

1. 首先，将威纶屏232接口的TXD（发送数据线）、RXD（接收数据线）和GND（接地线）分别连接到串口通信设备的相应接口上。

2. 将串口通信设备的RTS（请求发送线）和DTR（数据终端就绪线）分别连接到威纶屏的RTS（请求发送命令）和DTR（数据终端就绪命令）接口上。

3. 然后，在通电之前，需要检查一下TXD、RXD和GND的连接是否正确，确保没有接错或接反。

4. 最后，通电，启动威纶屏232接口通信程序，即可与串口通信设备进行通信。

需要注意的是，威纶屏232接口通信速率默认为115200bps，如果需要更改通信速率，可以通过威纶屏的RS232设置菜单进行设置。同时，还需要确保串口通信设备和威纶屏的通信参数相同，才能正常进行通信。

用rs232串口交叉线。

直连线用于连接数据通讯设备（dce）。dce是指通信线路中间的设备，数据流透过此设备后继续流向下一个设备；属于dce的设备如：morden，中继器，集线器等。

交叉线用于两个数据终端设备（dte）之间的连接。dte是指通信线路终端的设备，数据流到此设备后已到终点，该设备需要进行处理、应答对方数据；属于dte的设备如：pc，触摸屏，智能仪表等。

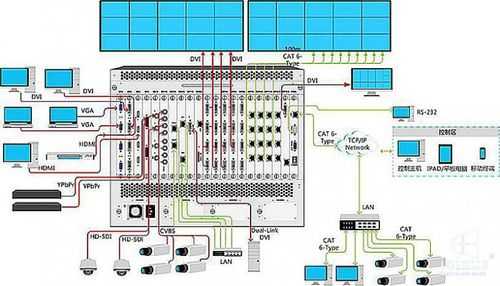

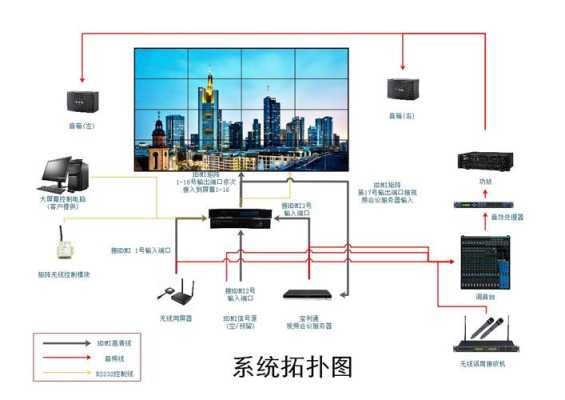

中控主机与拼接屏怎么接线

接线的方法有以下几种：

•使用串口通信协议，如RS232、RS422、RS485等，将中控主机的串口与拼接屏的串口连接，通过编程发送指令来控制拼接屏的开关、亮度、分辨率等参数。

•使用红外发射棒，将中控主机的红外发射口与红外发射棒连接，将红外发射棒的发射头贴在拼接屏的红外接收窗口附近，通过学习拼接屏的遥控器功能来控制拼接屏。

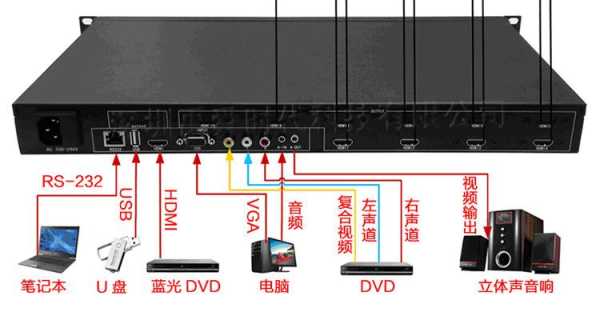

•使用矩阵切换器，将中控主机的视频输出口与矩阵切换器的输入口连接，将矩阵切换器的输出口与拼接屏的视频输入口连接，通过编程或触摸屏来切换不同的信号源到拼接屏上。

RS232串口线接口及其接法

1、RS232接口分为公头和母头，一般为9针的串行接口，其排列如图所示

2、再来看看针脚的定义，这里以9针的为例1 DCD 载波检测，2 RXD 接收数据，3 TXD 发送数据，4 DTR 数据终端准备好，5 SGND信号地线，6 DSR数据准备好，7 RTS 请求发送，8 CTS 清除发送，9 RI 振铃提示

3、RS232串口每个针口的接线颜色没有硬性的定义，但每个厂家都是有规定的，主要看怎样连接

4、RS232串口接线有两种方法，先看直连接法，RS232串口线直连接法就是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连）5接5

5、再看交叉接法，RS232串口线交叉接法就是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）5接5

6、通常的情况下，设备和电脑的连接进行通讯，需用到RS232串口线直连线；而设备和设备的连接进行通讯，就会用到RS232串口线的交叉线

232接口怎么焊线

一般来说，2,3,5对应焊接就可以。但有的个别类型的卡要求2,3交换，即左端2,3,5对应右端3,2,5。针脚的编号在母头的孔旁边标注，对着光可以看到。

到此，以上就是小编对于拼接屏 rs232的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
