海康解码与拼接屏接线步骤
步骤一：连接硬件设备
首先需要将所有摄像头与视频服务器连接好，并且通过网络连接到同一个局域网内。然后再将所有信号输出线路连接到海康解码器上。
步骤二：安装配置软件
下载并安装海康解码器配置软件，在电脑端打开该软件后，输入设备IP地址、用户名和密码进行登录。
步骤三：添加设备
在软件界面上方点击“设备”选项卡，然后点击“添加”按钮，在弹出的对话框中选择“网络摄像机”，填写相关信息（如IP地址、端口号等），最后点击“确定”按钮即可成功添加设备。
步骤四：创建布局
在软件界面左侧菜单栏中找到“视频墙”，点击进入，在右侧界面中可以看到“布局”选项卡。点击该选项卡后，选择“创建布局”，然后在弹出的对话框中设置好监控画面数量、排列方式等参数。
步骤五：添加视频源
在新建布局的界面下方，可以找到“视频源”选项卡，点击进入。然后点击左侧菜单栏上的“添加设备”按钮，在弹出的对话框中选择需要添加的摄像头或者视频服务器，并将其拖拽至右侧画面区域内。

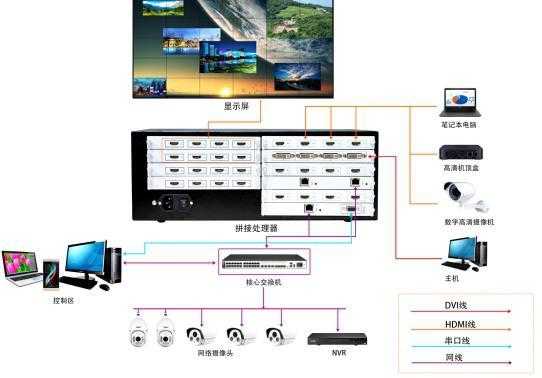

您好，海康解码器与拼接屏的接线步骤如下：
1. 将解码器的HDMI输出端口连接到拼接屏的HDMI输入端口，使用HDMI线连接。
2. 将解码器的音频输出端口连接到拼接屏的音频输入端口，使用音频线连接。
3. 将解码器的网络口连接到路由器或交换机，使用网线连接。
4. 打开拼接屏和解码器的电源，等待设备启动。
5. 在解码器上配置显示画面的参数，包括分辨率、刷新率、色彩空间等。
6. 在拼接屏上设置显示模式，包括单屏显示、拼接屏幕分割显示等。
7. 在解码器上选择要显示的视频源，可以是摄像头、录像机等。
8. 在拼接屏上调整每个屏幕的亮度、对比度和色彩等参数，以达到最佳显示效果。
9. 可以通过解码器的控制软件或遥控器，对显示画面进行调整和控制。
首先，将解码器的HDMI输出口连接到拼接屏的HDMI输入口。
然后，连接拼接屏的输出口到显示器或视频墙。
接下来，将解码器和拼接屏两端的电源线插入电源插座。
最后，打开解码器和拼接屏的电源开关，通过解码器的控制面板或遥控器选择显示源和布局，即可实现视频信号的解码和拼接。
led显示屏排线接法
led显示屏排线接线方法：
1.首先将切割好的型材拼接，也就是组装好显示屏的外框。市场上通用型材无非方形、圆形，但组装方法是一样的。
2.把外框架组装完毕，将P10单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦。
3.背条固定完毕，将框架移开，安装磁铁。
4.固定好单元板 。
5.连接好排线、上下电源线。
6.固定好显示屏电源和LED控制卡, LED控制卡与电源线的连接. 将LED控制卡用电源线与就近的单元板连接,控制卡上有标明正负极 。
7.显示屏电源与显示屏单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线主电源根据屏的大小选择。
8.控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确 。
9.数据线（短距离一般用超5类网线就可以）正常一般用串口2、3、5交叉线，也有平行线，软件光盘上一般都有接线说明
到此，以上就是小编对于液晶拼接屏怎么接线图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
