可视门铃网线怎么接线图（可视门铃网线怎么接线图解）

1. 可视门铃三根网线接法
2. 门铃网线怎么接
3. 可视门铃水晶头怎么排线
4. 入户可视对讲8芯网线接法

可视门铃三根网线接法

1、找根四芯的线（网线、电话线、普通线都可以）从家里装门铃的洞里穿过墙通到外面去，墙内管道里面有预埋的穿线钢丝，要是没有的话，自己穿一根进去就行，大概不到3米长吧，外面那头的位置在出自己家防盗门的头顶上，有一个圆形的遮板盖着，把盖板拿下来就能看到预埋钢丝了。

2、对讲机上有四根线，与刚穿好的四芯线对接好，要缠上绝缘胶布，记住1234的线序。

3、在单元门里面靠右侧有个铁挡板，用十字改锥打开挡板，右侧的那些红+黑-是控制器的电源，这些不用去动它，左上角的3个接线柱，线的着色一般都是黄（I）、黑（II）、红（III），分别用罗马数字标出来。再找到家在门牌号，比如说家是101，找到101的接线柱上拧的线是棕色。如果101上没有接线，那就在那一大把细线里找一根没有被占用的线自己给拧上。

4、回到第1步，找到圆形挡板，把对讲门铃的第1根线与黄（I）对接、第2根线与黑（II）对接、第3根线与红（III）对接、第4根线与101室的棕色线对接。

门铃网线怎么接

1、找根四芯的线（网线、电话线、普通线都可以）从家里装门铃的洞里穿过墙通到外面去，墙内管道里面有预埋的穿线钢丝，要是没有的话，自己穿一根进去就行，大概不到3米长吧，外面那头的位置在出自己家防盗门的头顶上，有一个圆形的遮板盖着，把盖板拿下来就能看到预埋钢丝了。

2、对讲机上有四根线，与刚穿好的四芯线对接好，要缠上绝缘胶布，记住1234的线序。

3、在单元门里面靠右侧有个铁挡板，用十字改锥打开挡板，右侧的那些红+黑-是控制器的电源，这些不用去动它，左上角的3个接线柱，线的着色一般都是黄（I）、黑（II）、红（III），分别用罗马数字标出来。再找到家在门牌号，比如说家是101，找到101的接线柱上拧的线是棕色。如果101上没有接线，那就在那一大把细线里找一根没有被占用的线自己给拧上。

4、回到第1步，找到圆形挡板，把对讲门铃的第1根线与黄（I）对接、第2根线与黑（II）对接、第3根线与红（III）对接、第4根线与101室的棕色线对接。

可视门铃水晶头怎么排线

1. 工具材料准备 准备一个水晶头和一把多功能网线钳,如果有条件的话,最好有一块网线测试仪。

2. 处理网线接头 用网线钳把坏的网线水晶头剪掉,然后使用剥线刀剥出约2厘米的网线。

3. 网线排序 把剥好的8根内芯线按照白橙、橙、白绿、蓝、白蓝、绿、白棕、棕色的顺序排好,

撕下外皮之后就看到线，网线是8芯的，可以观察一下8根线的颜色不一样。下面是最关键的一步，排线序。排列线序有个口诀从左至右：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

入户可视对讲8芯网线接法

撕下外皮之后就看到线，网线是8芯的，可以观察一下8根线的颜色不一样。下面是最关键的一步，排线序。排列线序有个口诀从左至右：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。 捏紧整齐剪断的网线，塞入水晶头，塞的时候顺序一定不能乱，而且网线都要顶到头。

对讲发展很快，目前已经都是全网线连接了，只需要将水晶头插入RJ45接口即可，非常的简单方便。

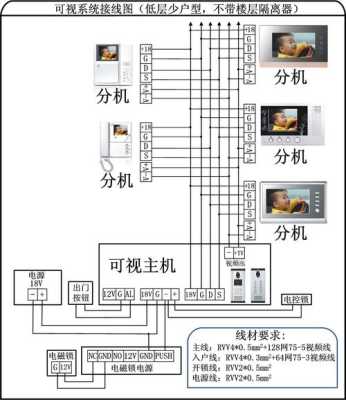

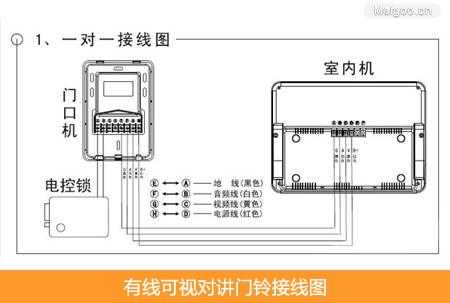

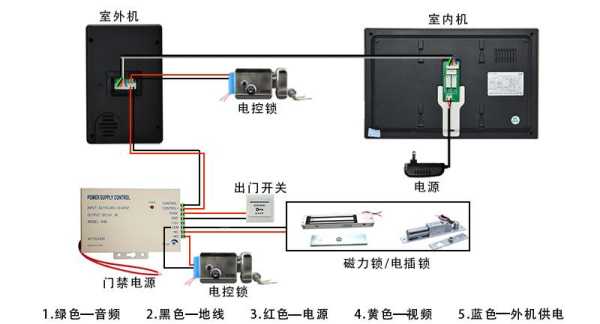

如果是一些老式的对讲产品的话，一般有两条电源线，一根地线，一根B＋，有两条信号线一根音频（A），一根视频（V）。根据标识连接就可以了。

到此，以上就是小编对于可视门铃网线怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
