监控解码器和主机是怎么连接的

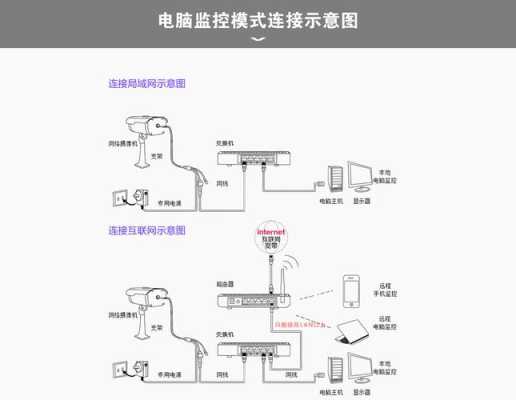

摄像头（网络方式）接入录像机采集数据，录像机视频信号（一般HDMI）接入解码器，最后通过解码器接入拼接屏显示监控画面。

解码器里的485 a为正 b为负 接到485转换器（又叫码转）的对应接线柱上，插到电脑的com口上，在监控软件里依照解码器支持的协议和波特率设置好就能控制云台和摄像机，如果是硬盘录像机，有485接线柱。

如果你的电脑没有com口，你看看主板上有没有com扩展针脚，有的话买根线接出来就可以，没有，可以买com-usb的转换线，就可以使用。

摄像头母座接线方法

监控摄像头的接线方法：

1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；

2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；

3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚

是将电源线和信号线插入到摄像头母座上相应的插口中即可实现连接。
因为摄像头母座通常会有标识电源和信号的插口，用户只需要按照标识将电源线和信号线分别插入到相应的插口上，就能完成连接。
另外，有些摄像头会附带说明书或者用户手册，上面也会详细介绍母座的接线方法。
如果您在连接摄像头过程中出现了问题，可以参考其他相关资料或者向厂家或技术人员寻求帮助。
此外，如果要安装多个摄像头，还需要注意摄像头之间的连接方式和摆放位置，以免影响监控效果。

货车上的监控显示屏怎么接线

1、找到线束的断裂处。

2、将线束的护套剥开，直到看到线束内包裹着的铜芯。

3、把两端裸露出来的铜芯对接，并将护套重新包裏住铜芯。

4、最后用绝缘胶将线束伤口绑定牢固，并将其恢复原位。

1、 将监控视频线缆剥去外皮，至少要剥开5厘米，露出里面的屏闭层铜丝。

2、 用小刀轻轻地将线缆的内层胶剥去，至少露出3.5厘米长的铜芯。

3、 将两段线芯拧接在一起，多拧几圈，使两端线缆连接牢固。需要注意的是，丝线不要拧入。

4、 拿起线缆用电工胶将其包好，避免丝线包入铜丝处。

5、 将铜丝处接好，用电工胶多缠绕几圈，然后用剪刀将电工胶剪断。监控视频线连接完成。

倒车影像接线正极找一根打开钥匙一档有电的电源负极接负极，然后把摄像头的另一根线接在倒车开关或倒车灯的电源线上，黑色线搭铁固定即可。

1 首先需要将监控显示屏的电源线插入电源插座，连接好电源。
2 然后，需要将监控显示屏的视频信号线插入货车的视频信号接口，通常是RCA或HDMI接口。
3 接下来，根据具体的货车监控系统设备，确定需要接入的音频、语音、网络等线路，将其按照对应的接口插入。
在接线前，需要确保监控系统设备已经正确安装，各个设备之间的线路布局清晰明了，并且避免在接线过程中产生短路或线路松动等问题。
此外，如果需要将监控系统连接到云端，还需要进行相关网络设置和数据传输协议的配置。

到此，以上就是小编对于监控主机线怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
