磁力锁安装步骤
安装磁力锁的步骤与方法：
在安装之前得做好准备，首先用螺丝刀打开磁力锁的盖板，再用扳手打开边板，这样，准备工作完成了开始安装，这时候需要用安装纸盒在门上做记号，并用电钻打孔，接来下的工作是比较复杂而且很重要，先将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。
继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上，然后把边板用两个半圆头螺丝固定在先前打孔的门框上，这个时候一定要注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正，这样继铁板和边板都固定好了，接下来就是固定锁主体了，固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。
最后用六角扳手把锁主体锁在边板上，然后按照说明书的指示连线，最后盖上盖板，把小铝柱体塞进锁主体的螺丝孔中，这样一把牢靠安全的磁力锁就安装完成了。

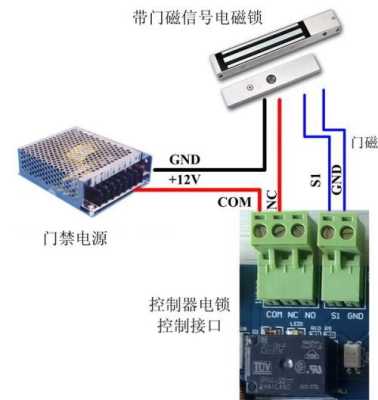

电磁力锁的安装接线
1、先给门禁电源接22V的电。
2、接好22V电压后再来看看门禁电源的接线端口。

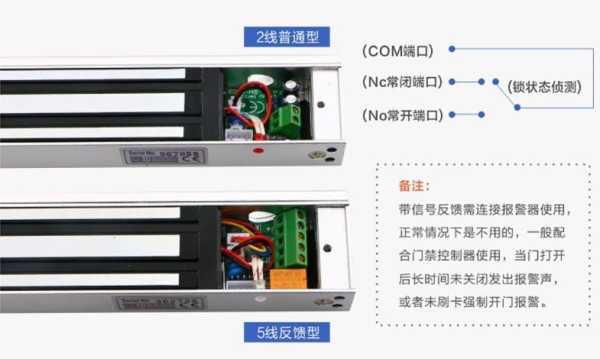

3、以下有1个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
先将Z＆L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。用六角扳手将锁主体锁在L1支架上。对应于L1支架的位置把Z2支架固定在门上。将继铁板插入Z1的三个孔中假固定，然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。将Z1、Z2锁紧，然后将继铁板用M8＊25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。如果是双扇门，可以用两个Z＆L支架
有框玻璃磁力锁怎么安装
1. 拆出磁力锁锁体的防拆螺丝并保存好，用内六角螺丝起子拆开锁体与固定板；
2. 仔细测量对比后，将固定板安装在门框上，并确保牢固与可靠。
3. 用六角螺丝起子将锁体安装在固定板上；
4. 装好防拆螺丝，将U型支架固定在玻璃门上方适合位置，根据锁体位置调整并上紧螺丝；
5. 将吸板安装到U型支架上，安装时必须加上橡胶垫圈。
需要注意的是，安装磁力锁时，应确保锁体与固定板之间的牢固与可靠，避免在使用过程中出现松动。
框玻璃磁力锁是一种常见的门锁装置，用于提供安全和便利的门禁控制。以下是一般安装框玻璃磁力锁的步骤：
1. 准备工具和材料：你需要准备好框玻璃磁力锁、螺丝刀或电钻、螺丝、锁座、导线等工具和材料。
2. 定位锁的位置：根据需要，确定磁力锁的安装位置，并标记出安装孔的位置。
3. 钻孔：使用螺丝刀或电钻，在标记好的位置上钻孔，确保孔深度适合所使用的螺丝。
4. 安装锁座：将锁座插入钻好孔的位置，确保它与门框对齐，并使用螺丝固定。
到此，以上就是小编对于磁力锁怎么安装接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
