管道直径表示方法
如果用在表示管径是的话；DN--------是指管子的公称直径，即不是管子的实际外径，也不是管子的实际内径，Φ------是指管子的外径 用在DN系列钢管表示法时，Φ又分大外径，小外径两种。如；DN15 - Φ22mm 是大外径系列 DN15 - Φ18mm 是小外径系列这是多种管子标注法中的一种。详情请查DN系列钢管，网上也有。注意；就是都用在管子上，在不同的行业里这两个符号也有不同的解释，

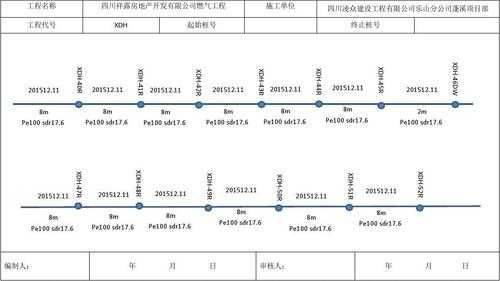

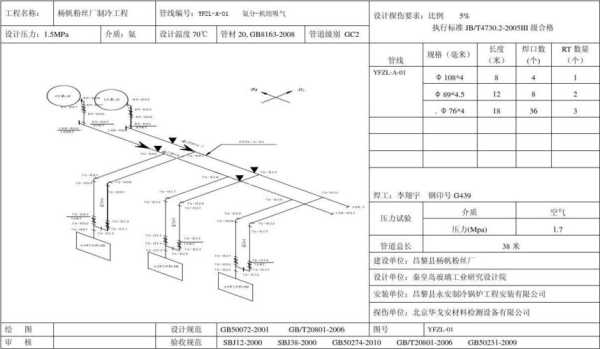

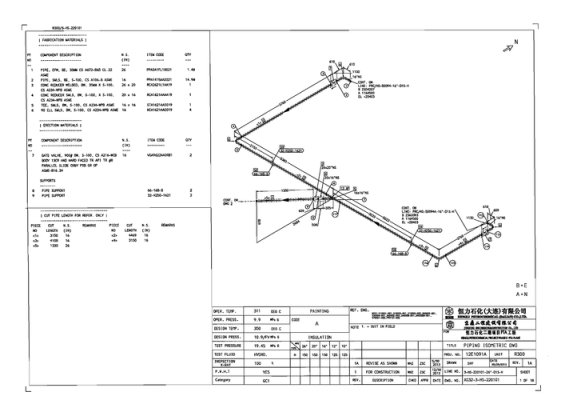

化工管道单线图怎么看
化工管道单线图是一种用于表示化工工艺流程的图表，它通过简化和符号化的方式展示了管道系统的布局和连接关系。
在查看化工管道单线图时，首先需要了解图表中使用的符号和标记，例如管道、阀门、泵等。
然后，根据图表的流程方向和连接关系，可以追踪物料在管道系统中的流动路径。
同时，还需要注意管道的尺寸、材料和连接方式等信息，以确保系统的安全性和可靠性。
最后，根据图表中的标注和说明，可以了解到各个组件的功能和操作方式。总之，通过仔细观察和理解化工管道单线图，可以对化工工艺流程有一个清晰的认识。
管道单线图标高怎么表示
管道单线图标高可以通过以下方式表示：先在管道中心线绘制一条水平线，再从该水平线向上标直径尺寸，最后在该尺寸上方标注"标高"和具体数值，表示管道中心线的高度。
通常情况下，标高的单位为米或英尺，具体标注方式可根据实际需求而定。
管道单线图是工程中常用的图形之一，它可以用于表示管道的布局、尺寸和材料等方面的信息。
除了标高外，还可以在图中标注管道种类、管道流向等信息，以便施工、维修和管理人员更好地了解管道系统的结构和运行情况。
在绘制管道单线图时，还需要注意符号和比例关系的统一性，以便保证图形的准确性和可读性。
一般情况下，管道单线图标的高度应该足够表达管道的位置和高度，并且不会与其他符号重合或混淆。对于复杂的管道布局，可以使用多个符号来表示管道的高度和走向，以便更好地表达设计意图和施工要求。
管道单线图标高通常用“H”字母表示。
因为“H”表示高度的英文单词“height”首字母，能够方便地识别管道的高度，从而保证工程实施的精度和准确性。
管道单线图标高还可以根据不同符号来表示，比如使用竖线、虚线等，但是使用字母“H”最为普遍和通用。
延伸内容：管道单线图标高是管道工程中一个重要的参数，其中高度的准确测量对于工程实施和维护都有至关重要的作用。
因此，在使用管道单线图标时要注意标注清晰、准确，以避免出现工程质量问题。
同时，随着现代技术的发展，也出现了自动化测量工具，可以提高管道图像处理和高度测量的效率和准确性。
到此，以上就是小编对于电力管道尺寸标注怎么看图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
