门读头怎么接线图（pt门卡线怎么安）

1. 立林门禁读头使用说明
2. pt门卡线怎么安
3. 门禁读卡器是如何安装的

立林门禁读头使用说明

立林门禁的读头使用说明如下:

　　1.对讲门禁一般安装在小区的门上，并且有数字按钮以及摄像头，有的还带有一个大的屏幕。具体使用的时候，先在面板上面，按下你所需要进入的户号，比如你想要到X楼探访xxxx家的业主，就需要按一下户号“xxxx”再按一下井号键，能够自动呼叫。

　　2.这时候家里面有人能够接受到提示，声音相当于门铃一样，之后业主会按一下通话键，可以通过摄像头看到门前的状况，与之说话。如果熟悉，业主按一下解锁的按钮，门就会自动打开，能够让拜访的人上楼。

pt门卡线怎么安

PD门、PT门的实质是吊趟扇加上平开扇，整体结构由门框、推拉扇、平开扇、吊轨及五金配件组成。要让推拉扇活动就必须有吊轨，吊轨由两部分组成，一部分固定在门框，宽度与推拉扇相

等，另一部分则装在平开扇顶部。推拉扇上横料的两边装有两组滑轮，滑轮与吊轨配合，让推拉扇滑动。

当各扇闭合时，平开扇吊轨与门框吊轨连贯相通形成整体，推动推拉扇让推拉扇从门框吊轨进入平开扇吊轨，推拉扇全部脱离门框吊轨时推拉扇就和平开扇连成整体一同平开。推拉扇底部装

有导块与平开扇底部导槽配合以控制推拉扇的偏离。

门禁卡的接线方法会因具体的门禁系统和门禁卡读卡器而有所不同，一般需要根据设备说明书或者用户手册进行接线。

通常情况下，门禁卡读卡器会有多个接口，包括电源接口、地线接口、数据线接口等。其中，电源接口需要连接门禁系统的电源，地线接口需要连接系统的地线，数据线接口则需要连接门禁系统或者控制器的数据线。

由于门禁卡读卡器的接线比较复杂，建议在安装接线前先仔细查看设备的说明书，并按照说明书上的要求进行接线，以确保设备正常运行并避免损坏设备或人身安全事故的发生。如果您不确定如何正确接线，建议向专业技术人员寻求帮助。

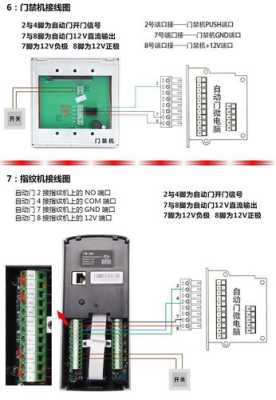

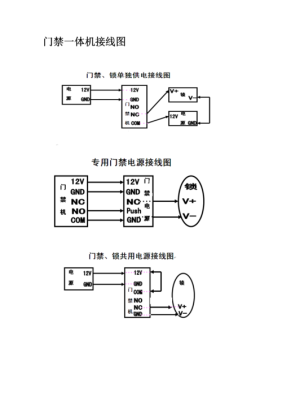

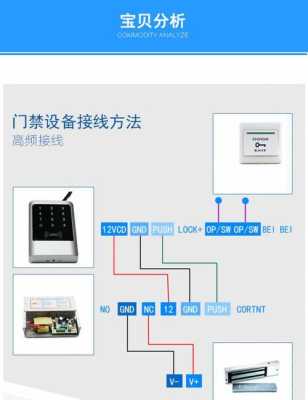

门禁板接线端子一般有下面几项：电源（VCC），电源地，（GND），继电器常开（NO），公共端（COM）继电器常闭（NC），外接出门按钮（OPEN）。平时NC与COM端接通，继电器动作时NC与COM端断开，NO与COM接通。你可以看下板上有否标明线的用途，看一下对照接就行了。其实懂原理的话这8根线的用途也可以从电路板的线路上看得到的。没有拿到实物这里不能给你画出接线图。

门禁读卡器是如何安装的

门禁读卡器的安装步骤：

1.准备工作：首先需要将门禁读卡器安装在门禁系统中需要使用的位置上，确保读卡器与门禁系统的其他部分相互匹配。同时，还需要将电源线、数据线等接口准备好。

2.安装读卡器：根据门禁系统的安装方式，将门禁读卡器安装在指定的位置上。通常情况下，读卡器会安装在门禁主机的旁边或者门锁的旁边。

3.布线：将电源线、数据线等接口与门禁系统中需要使用到的其他设备连接起来，例如门禁主机、电锁等。需要注意的是，接线的方式和接口的型号需要根据门禁系统的要求来确定。

4.调试：完成接线后，需要对门禁读卡器进行调试。可以通过读取门禁系统中的相关数据，检查门禁读卡器是否能够正常工作，并及时发现和处理读卡器出现的故障。

到此，以上就是小编对于门禁读头怎么接线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
