室外监控立杆防雷接地怎么做
可以共用接地装置的，把所有需要接地的设备连到等电位连接带上，等电位连接带与避雷针接地装置连接，接地电阻≤10Ω就行。
交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏、通信、电子、电力、网络、能源、铁路、公路等系统的电源保护;· 建筑物内有室外输入的配电箱、建筑物层配电箱;· 用于低压( 220/380VAC)工业电网和民用电网;·信号防雷器用于线路侵入的过电压保护;避雷针用于直击雷防护; 在电力系统中， 主要用于自动化机房、变电站主控制室电源屏内三相电源输 入或输出端。

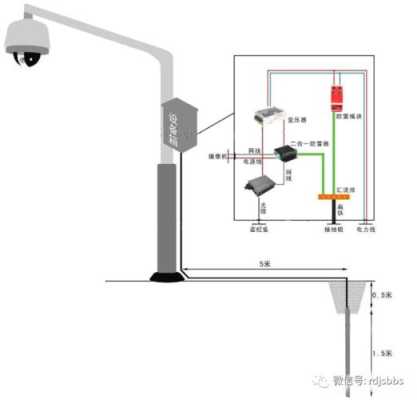

室外监控立杆可以采用以下方法进行防雷接地：
1. 立杆接地：在立杆底部埋深1.5米左右的位置设置接地体，接地电阻应该小于4 ohm。
2. 叠接法：将多根接地线按一定距离叠加在一起，然后直接接地，提高接地面积和导电性能。
3. 地网法：在立杆周围开挖一个面积较大的坑，然后铺设足够多的接地网。接地网由水平的导线和垂直的接地极组成，将它们连接起来形成网状导电系统，有效提高了接地面积和导电能力。
无论采用哪种方法，都需要注意以下几点：
监控防雷接法
监控系统防雷接法可以参考以下步骤：
1. 首先确定监控设备的接地点，通常情况下是在设备底部或背面标有“G”或“地”字样的接地孔。
2. 将接地线连接至设备接地孔，用螺丝拧紧固定。
3. 将接地线的另一端埋入地下，深度应超过0.8米，使接地电阻小于4欧姆。
4. 接地线的末端应做好保护措施，以避免被人或物误碰。
监控防雷器分三类，电源、信号、控制。普通监控摄像头没有控制线，把电源、信号的防雷器组合在一起，就叫电源信号二合一防雷器。
在二合一防雷器上有个BNC插头(有点像有线电视插头)，这个是连接信号的(也有信号用双绞线的)。把防雷器串联进视频信号线即可。
同理，电源部分也是串联接的。但是不用担心，外表看是串联的，实际内部的防雷模块是和线路并联的，只要接插件质量好，没有衰减。
你说的黄线应该是黄绿线，而不是黄线，黄绿线是地线的标准颜色。它应该直接与大地连接的。是用来将雷电泄放到大地的。
该接地线接法：
监控的防雷接法，应当按照地线的连接方式使它具有一定的防雷性。监控由于安装的位置处于高空状态，那就容易受到雷击的情况。所以在安装监控时一定要考虑雷击的伤害。
将监控安装完毕后，利用一根接地线延伸到地面上，插入2m左右。就符合防雷接法。

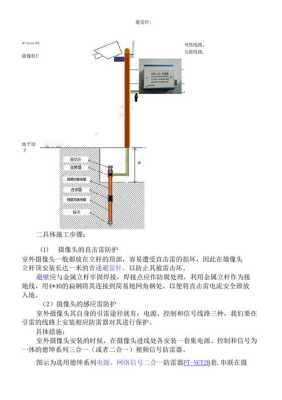

如何做野外监控摄像头及前端设备的防雷措施
通常是将前端设备如摄像头置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时，为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3-4米的距离。 另外，为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地。 线缆雷电感应电动势是一种高频交变电压，位置等效在线缆中间。根据这个特征，感应雷的防护基本做法是对设备输入输出口设置“限压保护电路”。
室外摄像头的安装方法
1.在目标范围的前提下，其安装高度：室内摄像头的安装高度以2.5～4m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像头的光轴与电梯的两壁及天花板成45度角合适。
2.在线缆布设到位后，将监控摄像头全部接通电源、看看有无图像，有问题解决，然后在安装固定监控摄像头。
3.如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避免干扰。
4.如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头过程中，尽量不要打开镜头。
5.如有必要，室外安装监控时要采取防雷措施。
6.摄像头安装时，一定要在比较牢固的墙面或地方。安装后才能做到防止监控画面抖动。
7.调试红外灯要夜间进行才行。在夜间通过显示器调整红外灯照明位置。
8.从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄像头的转动。
9.红外一体摄像头，尽量避免直射光源，因为红外灯电源控制是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。
10.红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的，假如红外光被吸收或减弱，将会削弱红外灯的有效照射效果。
到此，以上就是小编对于室外监控怎么防雷击的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
