楼道门锁怎么接线
门禁怎么接线
小区的门禁系统如何接线
门禁怎么布线
门禁电锁如何接线

楼道门锁怎么接线

主要接线方式正极接电源NO端子，负极接com端子。

静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。1.电控锁是一个由继电器控制的机械锁装置，目前已形成了多种不同结构的系列化产，包括电插锁（阳极锁）、阴极锁（电锁口）、磁力锁、电控锁等。

2.电控锁的终端其实就是一个电磁铁，它控制一个简单的机械装置进行门的开关。不过电磁铁的动作是通过一系列指令动作的。

当发生不能控制时，首先测量输往电磁铁的电压，同时输入开关门指令。

3.电控锁作为门禁系统的动作执行部件，其质量的好坏直接关系到整个系统的稳定性。

门禁怎么接线

门禁接线方法

门禁的出门开关,接到电源的PUSH 和 GND即可(读卡器也应该会接到电源的这两根线上的),不分正负。其实,出门按一下开关,也就是让这两根线短接一下而已。

扩展资料：

指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆管理的一种重要手段。

北魏郦道元《水经注·谷水》：“ 曹子建尝行御街，犯门禁，以此见薄。” 宋吴自牧《梦粱录·大内》：“门禁严甚，守把钤束，人无敢辄入仰视。” 明叶盛《水东日记·记杀马顺等事》：“殊不知因大驾出后，门禁颇严。”

小区的门禁系统如何接线

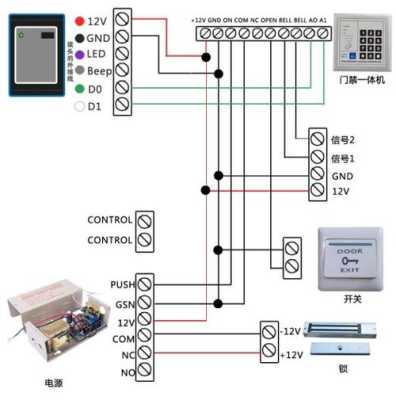

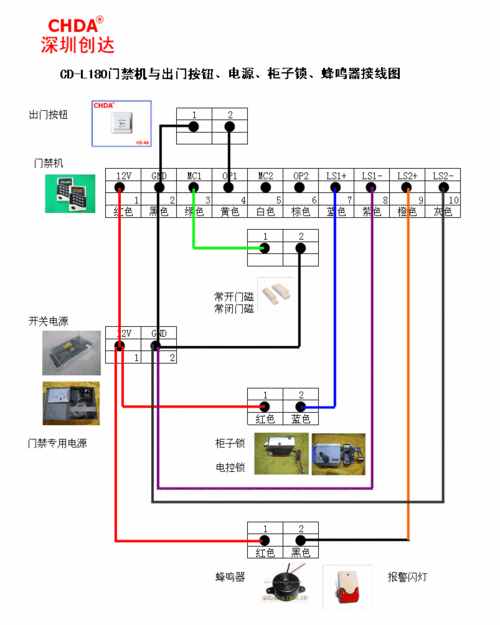

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

门禁怎么布线

1. 门禁可以通过布线连接电源、控制器和读卡器等设备，从而实现对门禁的控制和管理。
2. 布线需要考虑到门禁系统的实际需求，包括门禁设备的数量、位置和距离等因素，以确保数据传输的稳定性和可靠性。
3. 可以选择合适的布线方案，例如采用双绞线、光纤等方式进行连接，同时注意布线的安装和维护，以保证门禁系统的正常运行。
