单相电表怎么接线
1、为了适应智能电网和新能源的使用，智能电表还具有双向多种费率计量功能、用户端控制功能、多种数据传输模式的双向数据通信功能、防窃电功能等智能化的功能，智能电表代表着未来节能型智能电网最终用户智能化终端的发展方向
2、对于其控制线的接线方式，一般国产单相电能表，不论其型号如何，若没有特殊订货者，其接线方式都是一样的
3、单相智能电能表的具体接线方法是，打开接线盒盖，可以看到四个体积较大的接线端子
4、这四个接线端子很好找，因为其他的如集抄接口、脉冲输出、通讯接口等接线端子体积很小
5、依次从左至右按1，2，3，4进行编号，则一般的接线方式均为1，3进线；2，4出线

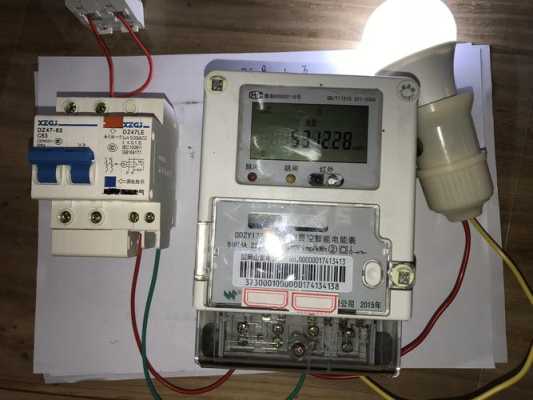

6、如下面的图片是国网标准的智能表接线图，5、6是外置继电器的信号控制线，如果你的表是自己加装的话，只要接1到4就可以了，其他的不用管。
电子式单相电表接法
单相电子式电能表接线分2种：直接接入式和互感式。直接式接法：1、2内部短接为火线的进线，3为火线的出线，4为零线进，5为零线出；互感式接法：1为电流进线，3为电流出线，2为空，4为火线进，5为零线出。具体要看表计接线盒背面的接线图
有两种接线方式，
第一种是一进一出接线，从电源处引出火线，引入到接线盒第一个孔上，再连上第二个孔，从电源中引出的零线引入到第三个孔上，再连到第四个孔上。
第二种是二进二出接线，从电源处引出火线，引入接线盒第一个孔，再连到第四个孔上，引出的零线引入到第二个孔上，最后连到第三个孔上。
单相电表的接法

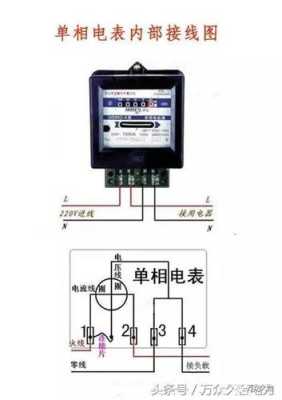

单相式机械电表有4个接线孔，第1个接线孔为电表的进火线，第2个接线孔为电表的出火线，第3个接线孔为电表的进零线，第4个接线孔为电表的出零线。
单相电度表的接线方法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，接线一般有两种一般是1、3接进线，2、4接出线;另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
2、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：①单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接地。②单相电度表内5 和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。
单相电能表怎么接线

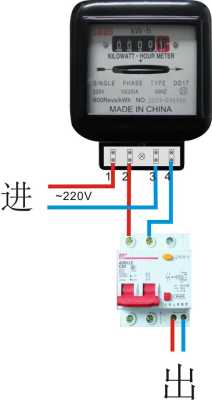

单相电能表只有直接入式的，单相电表接线比较简单，共4𠆤接线端，1接进线火线、3接进线零线。2接岀线火线，4接岀线零线。这就所谓1、3进线，2、4出线，这是不能弄错的。
到此，以上就是小编对于单相数字电表怎么接线图解图片的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
