电插锁与按钮怎么接线

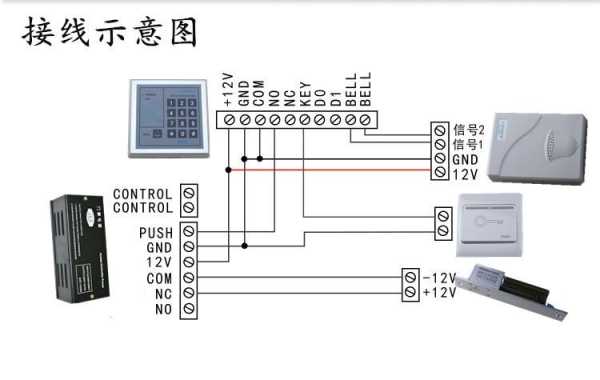

一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

电插锁与按钮的接线方式一般是将按钮与电源正极连接，然后将电源负极与电插锁的控制线连接。当按下按钮时，电流从电源经按钮流向电插锁的控制线，使电插锁开启或关闭。需要注意的是，按钮和电插锁的电压和电流要匹配，以免出现短路或损坏设备的情况。另外，为了方便维护和管理，建议将按钮和电插锁的接线全部标记清晰，以便后续的维修和调试工作。

电锁的几种接线方法

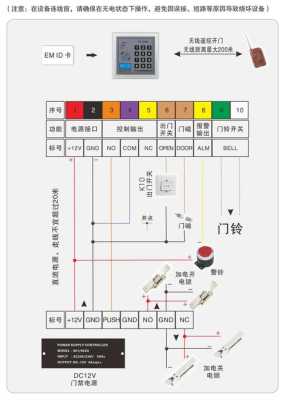

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

  接线方法因电锁的类型和使用场景而异，一般来说，电锁的接线需要通过以下步骤进行：

1.确认所需电源：通常电锁需要使用12V或24V的直流电源，确认所需电源后才能进行下一步。

2.连接电源：将电源连接到电源适配器或供电设备上并插入到插座中。

3.连接电锁：将电锁与所需的控制器或继电器连接，然后将电锁与电源适配器或供电设备连接。

4.测试：进行简单的测试，如确认电锁能否正常开启和关闭。请注意，为了安全起见，在进行电锁的接线工作之前，请务必先断开所有电源，避免电击或触电的危险。 如果您不确定如何正确接线，请咨询专业电工的帮助。

电锁分阳极锁（常闭型锁即断电开门型），阴极锁（常开型锁即通电开门型），具体常用的比如电插锁，磁力锁等属于阳极锁；电控锁静音锁等属于阴极锁。

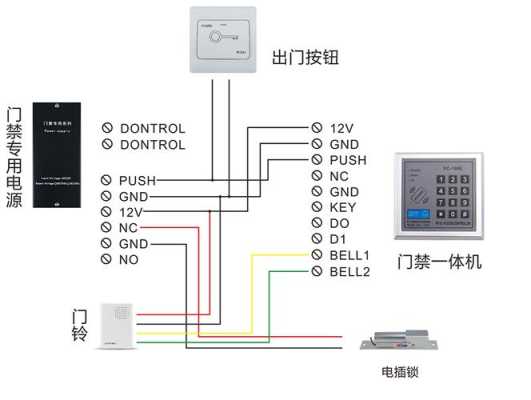

电插锁主要安装于玻璃门，木门等；磁力锁主要安装于木门、防火门等；接线方式有两种：

一、接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。

二、直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。

电控锁，阴极锁主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。

红线为电锁电源（+）线，接DC12V的电源或受控的12V电源线，

黑色为电锁的电源负极，接电锁源（-），

蓝、白、黄为锁芯状态侦测线，

蓝色为常开（NO），

白色为公共点（COM），

黄色为常闭（NC）当锁芯弹出时常闭就断开，常开点接通。

绿、灰、橙线为门侦测线，侦测线是处于关还是开状态，

绿色为常开（NO），

灰色为公共点（COM），

明接四芯电插锁的接线方法

明接四芯电插锁接线方法：

红色－－－12V正极进火（带安全带的细电线从电池里出来）。黑色－－－12V正点火（钥匙控制，形成红线闭合电路，为整车电器提供正电源）。绿色－－－12V负电源。黑白线——熄火线由钥匙控制，与绿线形成闭合电路，控制点火器的工作。

拖拉机电动门锁的功能是：锁紧时断开正极线，连接点火器的熄火线；解锁时连接正极线，断开点火器的熄火线。大多数故障是接触不良或接触错位，解锁后整车没有动力，整车有动力，但无法启动，拔下钥匙后电源仍可用，对于交流点火器，也可拆卸钥匙和脚起动。

到此，以上就是小编对于电插锁怎么接线图片的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
