电磁锁的详细接线
电源接线:电磁锁需要接入电源才能工作,一般使用直流电源,通常为12V或24V。将正极和负极分别接入电源。
控制线接线:电磁锁需要接入控制线才能控制开关,一般使用继电器或开关控制。将继电器或开关的控制线分别接入电磁锁的控制线,一般有“+”和“-”两个接线端口。
按钮接线:电磁锁通常需要安装按钮以便人们控制开关。将按钮的两个接线分别接入电磁锁的控制线的“+”和“-”接线端口。
电磁力锁有四芯线
1和2 接电源正负极
3和4 接门磁信号，检测开门状态
电磁门开关接线方法
假设1,门锁上的时候门磁的两端是通的(门开的时候门磁的两端为断开),,, 把棕黑蓝灰4根线串联在一起,,一头接供电电源的正极,另一端接锁的正极,,锁负极接供电电源的负极, 这样的话,随便开一扇门,,相当于就把两扇门的锁的正极切断了,,两扇门都关上也就都锁上了 假设2,,门锁上的时候门磁的两端是断开的(门开的时候门磁的两端是通的),,, 那么,就按照一般的接法接, 把门磁线串起来,两端接开关线即可
线圈1接正极，棕色线接线圈2，兰色线接到负极
带反馈电磁锁怎么接线
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。

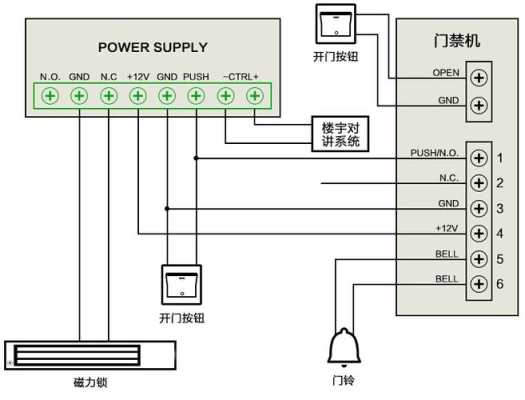

3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
电磁力锁有四芯线
1和2 接电源正负极
3和4 接门磁信号，检测开门状态
280电磁门锁怎么安装
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装
第二步：拿出安装纸板，将纸板沿着虚线折叠，把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.
第三步：
A.继铁板的固定将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。 D：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线
第五步： 盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
d4sl-n2afa安全门锁怎么接线

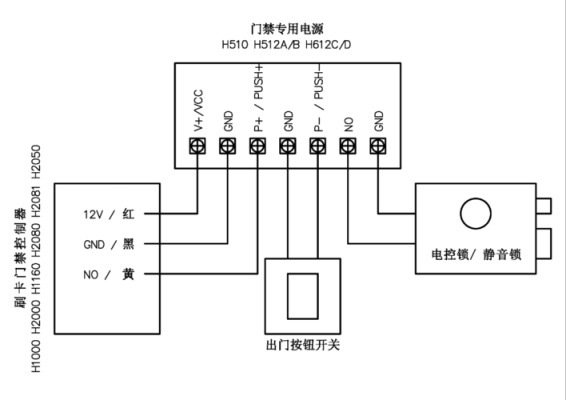

主要接线方式正极接电源NO端子，负极接com端子。 静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。1.电控锁是一个由继电器控制的机械锁装置，目前已形成了多种不同结构的系列化产，包括电插锁（阳极锁）、阴极锁（电锁口）、磁力锁、电控锁等。
2.电控锁的终端其实就是一个电磁铁，它控制一个简单的机械装置进行门的开关。不过电磁铁的动作是通过一系列指令动作的。
当发生不能控制时，首先测量输往电磁铁的电压，同时输入开关门指令。
3.电控锁作为门禁系统的动作执行部件，其质量的好坏直接关系到整个系统的稳定性。
电控锁根据适用门的不同，又分为：电插锁、磁力锁、阳极锁和阴极锁四种。
4.磁力锁：内开或外开：即开门方向。玻璃门大多属于外开，而铁门内开和外开都有。
内开的外开将导致磁力锁锁体不同，同时安装方式也不相同，所以在选择磁力锁时一定要确定门是内开还是外开。
到此，以上就是小编对于电磁门锁接线图解的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
