老监控怎么接线（老监控怎么接线图解）

1. 有线监控怎么接线
2. 摄像头6股线接线方法

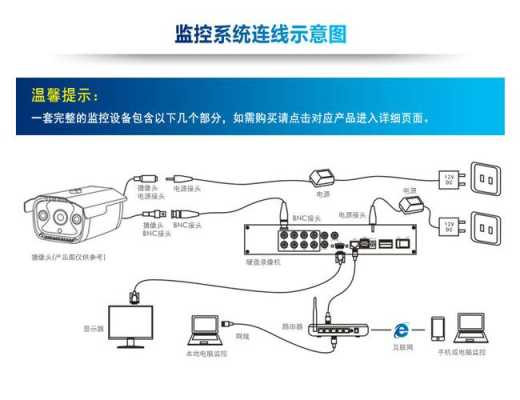

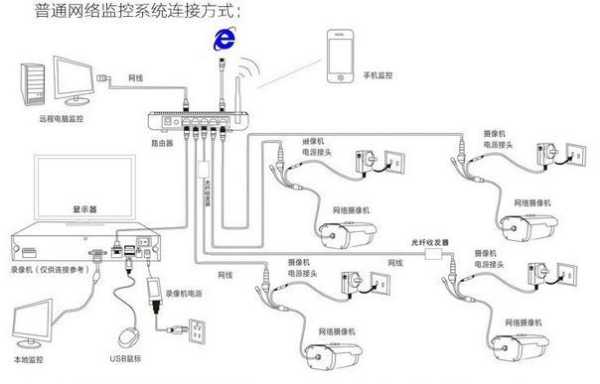

有线监控怎么接线

有线监控分两种，一种是网线直接供24v电源的，只需接一根网线即可，另一种是零要220Ⅴ电压的，这就需要除网线外再接一路220v的电源线。

1、监控摄像头用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

2、配线时应尽量避免导线有接头。除了非用接头不可的，摄像头其接头必须采用压线或焊接，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

3、配线在建筑物内安装要保持水平或垂直。配线应加套管保护（塑料或铁管，按室内配管的技术要求选配)，天花板走线可用金属软管，但需固定稳妥美观。

4、信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上。

5、报警控制箱的交流电源应单独走线，摄像头不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

6、报警控制箱到天花板的走线要求加套管理入墙内或用铁管加以保护，以提高防盗系统的防破坏性能。

7、线管配线有明配和暗配两种。摄像头明配管要求横平竖直、整齐美观。

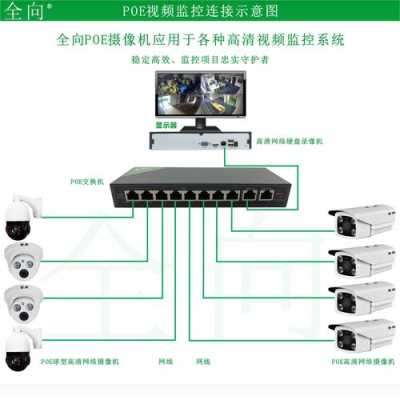

有线监控有二种接法，一是摄像头用24V的可从一根网线上取得，不需220V电源。

二是摄像头用220V电源的，必须插上220V电源，或者敷设网线同时将220V电源同时敷设过去。

摄像头6股线接线方法

摄像头通常使用6股线进行接线，以下是一种常见的接线方法：

电源线：将摄像头的电源线连接到电源适配器或电源供应器上。摄像头通常使用直流电源，所以确保电源适配器的输出电压和摄像头的要求相匹配。

视频信号线：将摄像头的视频信号线连接到显示设备（如监视器、电视或录像机）上。视频信号线通常是黄色的，使用RCA或BNC接头连接。

音频信号线（可选）：如果摄像头支持音频功能，可以将音频信号线连接到音频输入设备上。音频信号线通常是红色或白色的，使用RCA接头连接。

地线：将摄像头的地线连接到地线终端上。地线通常是黑色的，可以使用螺丝或插头连接到地线终端。

控制线（可选）：某些摄像头可能需要额外的控制线，如云台控制线或报警输入/输出线。根据摄像头的要求，将这些控制线连接到相应的设备或接口上。

数据线（可选）：某些高级摄像头可能需要数据传输线，如网络摄像头需要通过网络连接。根据摄像头的要求，将数据线连接到相应的设备或接口上。
在接线之前，确保摄像头和其他设备都已经关闭，并断开电源。仔细阅读摄像头的用户手册或安装指南，以了解具体的接线要求和方法。如果不确定接线方法，建议咨询摄像头的制造商或技术支持团队，以获取准确的接线指导。

摄像头6股线接线的方法如下

将监控的数据线和网线的1236连接，将监控的电源线和网线的4578线连接，监控六根线有四根是信号线，它对应着网线的白橘橘白绿绿。

监控的另外两根是电源线，其中正极和网线的白兰蓝相接，负极和网线的白棕棕连接

到此，以上就是小编对于老监控怎么接线图解的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
