对讲系统怎么布线（可视门铃对讲系统怎么布线）

1. 五方对讲怎么布线
2. 可视门铃对讲系统怎么布线

五方对讲怎么布线

五方对讲布线方法如下：

1、制：

用一根4芯屏蔽线,由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜里,控制柜里有五方对讲接口。

2、分线制：

用2芯/3芯/4芯屏蔽线，由对讲机分别布线至每个电梯机房的电梯控制柜。

电梯五方通话布线要求：

1、布线原则：

采用总线方式布线，根据布线总长度最短的原则可以采用多路总线方式。

1、红色为电源的正极，蓝色为电源的负极。分别按一致颜色接起来（因为自己采购的线颜色不一定与厂家的颜色一致，如果不能实现通话，把两根线对调一下）。　　

2、黄色和黑色线是信号线，对接以后确认一下，如果声音很小，把两根线对调一下就可以了。

可视门铃对讲系统怎么布线

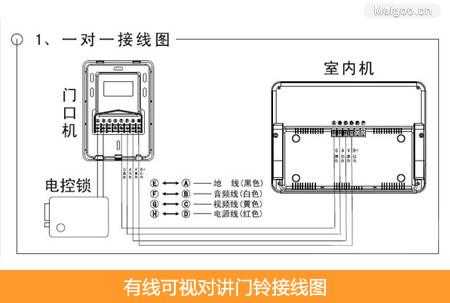

1、可视门铃对讲系统布线方法

找根四芯的线（网线、电话线、普通线都可以）从家里装门铃的洞里穿过墙通到外面去，墙内管道里面有预埋的穿线钢丝，要是没有的话，自己穿一根进去就行，大概不到3米长吧，外面那头的位置在出自己家防盗门的头顶上，有一个圆形的遮板盖着，把盖板拿下来就能看到预埋钢丝了。

2、对讲机上有四根线，与刚穿好的四芯线对接好，要缠上绝缘胶布，记住1234的线序。

3、在单元门里面靠右侧有个铁挡板，用十字改锥打开挡板，右侧的那些红+黑-是控制器的电源，这些不用去动它，左上角的3个接线柱，线的着色一般都是黄（I）、黑（II）、红（III），分别用罗马数字标出来。再找到家在门牌号，比如说家是101，找到101的接线柱上拧的线是棕色。如果101上没有接线，那就在那一大把细线里找一根没有被占用的线自己给拧上。

4、回到第1步，找到圆形挡板，把对讲门铃的第1根线与黄（I）对接、第2根线与黑（II）对接、第3根线与红（III）对接、第4根线与101室的棕色线对接

到此，以上就是小编对于别墅门禁对讲系统怎么布线的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
