poe供电ap怎么接线，poe接线方法

1. poe供电ap怎么接线
2. 千兆poe供电器怎么接线
3. poe摄像头母头接线法
4. 大华poe摄像头接线方法
5. 水星poe摄像头尾线接法

poe供电ap怎么接线

对于POE供电的AP，可以采用以下两种方式进行接线：
如果交换机和终端都支持POE：将POE交换机直接通过网线接到支持POE供电的无线AP和网络摄像机上。需要注意的是，要确定POE交换机以及无线AP或者网络摄像机是否是标准的POE设备，同时仔细确认购买的网线的规格，质量不好的网线可能会导致AP或者IPC无法受电或者不断重启。

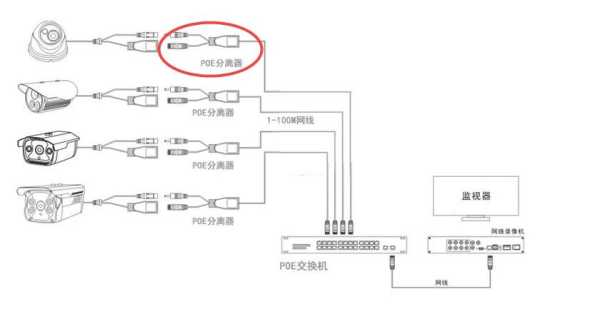

如果交换机支持POE，终端不支持POE：将POE交换机出来接POE分离器，POE分离器将电源分离成数据信号和电力。这样，电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。这种方案利于扩展原有的布线网络，对原有网络没有影响。
以上信息仅供参考，如果还有疑问，建议咨询专业电工。

千兆poe供电器怎么接线

一、交换机和终端都支持PoE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备；

2、要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。

poe摄像头母头接线法

漏出屏蔽网和中心的铜芯， 2/3 然后将BNC头拧开，信号线另一头接监视器或者电视机AV端。

电源插入220V就可以看见图像了，如果要录像，那么摄像头电源试配器有PAN口和LAN口。

用一根短网线一头连LAN口，一头连路由器LAN口，这个应该都会，没有什么技术含量。

大华poe摄像头接线方法

大华poe摄像头具体接线方法如下所示:

1.首先我们要确定摄像头安装的位置，确定好之后就可以开始排线

　　2.摄像头有2个插孔，一个是电源插孔，一个是网线插孔，所谓poe供电就是一根8芯的网线既可以供电，又可以提供网络

　　3.我们需要一个转接头，将一根网线分为四芯水晶头，和4芯电源，将电源和水晶头分别插入摄像头对应的口子

　　4.网线另外一头插入poe交换机，这样就可以了

　　5.然后从POE交换机再插一根网线到录像机，这样就可以控制摄像头了

　　6.如果想连接手机远程就需要从路由器再插一根网线到交换机即可，这里路由器的IP地址要与录像机的IP地址相同

水星poe摄像头尾线接法

水星POE摄像头一般采用RJ45接口进行数据传输和供电，其尾线一般由8根线组成：白/橙、橙、白/绿、蓝、白/蓝、绿、白/棕、棕。

接法如下：

1. 将POE交换机或POE电源的LAN Port与您的路由器或网络交换机连接。

2. 将POE交换机或POE电源的PoE Port与水星POE摄像头的RJ45 接口相连。

3. 如果需要将视频传输到其他设备，请将监视器或NVR等设备通过网络连接到同一路由器上，并配置视频流传输协议。

注意事项：

1. 在接线时请将每根线头分别按照颜色顺序排列，以确保数据传输准确无误。

2. 注意查看摄像头说明书中有关端子颜色及其对应的功能描述，以避免接错线导致损坏设备。

3. 在安装和接线之前，请务必切断设备的电源，并在操作结束后再重新通电。并请根据需要进行相应的配置设置，例如IP地址等。

到此，以上就是小编对于poe接线方法的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
